Disponibile Prodotto più richiesto
ZFK3DSA 1,5-5,08- 8 BD:13-B01

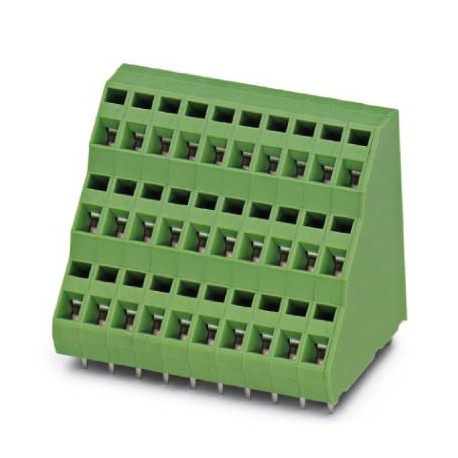

ZFK3DSA 1,5-5,08- 8 BD:13-B01 1701820 PHOENIX CONTACT PCB terminal block
$0.00USD
4938 in magazzino
Specifiche chiave
Codice GTIN:4046356561631
Chiave d'ordine:1701820
Unità di imballaggio:1
Numero tariffario doganale:85369010
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356561631 |
| Chiave d'ordine | 1701820 |
| Unità di imballaggio | 1 |
| Numero tariffario doganale | 85369010 |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tensione (prove elettriche) | 250 V |
| Pitch (dati commerciali chiave) | 5.08 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Passo (Dati sui materiali - alloggiamento) | 5.08 mm |
| Corrente nominale (Proprietà dell'articolo) | 12 A |
| Disposizione dei pin (dati commerciali chiave) | Linear pinning |
| Corrente nominale (condizioni ambientali) | 12 A |
| Tipo di montaggio (dati commerciali chiave) | Wave soldering |
| Dimensione a (Dati sui materiali - alloggiamento) | 35.56 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 32.2 mm |
| Numero di livelli (dati commerciali chiave) | 3 |
| Metodo di connessione (dati commerciali chiave) | Spring-cage connection |
| Gamma di articoli (dati commerciali chiave) | ZFK3DS(A) 1,5 |
| (Distanze di aria e distanze superficiali) | CSA |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 0.7 x 1 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 3.4 mm |
| Lunghezza di spelatura (parametri elettrici) | 7.5 mm |
| Numero di posizioni (dati commerciali chiave) | 8 |
| Diametro del foro (Dimensioni del prodotto) | 1.3 mm |
| Numero di potenziali (dati commerciali chiave) | 24 |
| Numero di connessioni (dati commerciali chiave) | 24 |
| Gruppo di materiali isolanti (prove elettriche) | I |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (II/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 10 |
| Tensione di sovratensione nominale (III/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Prove elettriche) | 4 kV |
| Breve descrizione dell'articolo (dati commerciali chiave) | PCB terminal block |
| Tensione di sovratensione nominale (III/2) (Condizioni ambientali) | 4 kV |
| Tensione nominale di isolamento (II/2) (Prove elettriche) | 630 V |
| Tensione nominale di isolamento (III/2) (Proprietà dell'articolo) | 400 V |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| Tensione nominale di isolamento (III/2) (Prove elettriche) | 400 V |
| Tensione nominale di isolamento (III/3) (Prove elettriche) | 250 V |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.2 mm² ... 2.5 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 37 mm |
| Tensione nominale di isolamento (III/2) (Condizioni ambientali) | 400 V |
| Temperatura ambiente (assemblaggio) (Informazioni sull'imballaggio) | -5 °C ... 100 °C |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Temperatura ambiente (funzionamento) (Informazioni sull'imballaggio) | -40 °C |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.2 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 24 ... 14 |
| Area di saldatura della superficie metallica (strato superiore) (capacità di connessione) | Tin (10 - 16 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (10 - 16 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni sull'imballaggio) | -40 °C ... 70 °C |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Collegamento secondo la norma (distanze di isolamento in aria e superficiali) | EN-VDE |
| Grado di infiammabilità secondo UL 94 (distanze di isolamento in aria e superficiali) | V0 |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1.5 mm² |
