ZFK3DSA 1,5-5,08-24 BKBD:M1-19

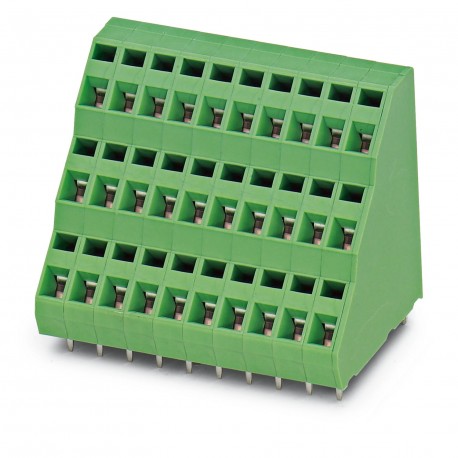

ZFK3DSA 1,5-5,08-24 BKBD:M1-19 1707319 PHOENIX CONTACT Terminal for printed circuit board, rated current: 12..
$0.00USD
3218 in magazzino
Specifiche chiave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:PC terminal block can be aligned
Pece:5.08 mm
Larghezza [w]:122.92 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | PC terminal block can be aligned |
| Pece | 5.08 mm |
| Larghezza [w] | 122.92 mm |
| Altezza [h] | 40 mm |
| Lunghezza [l] | 32.2 mm |
| Disposizione dei pin | Linear pinning |
| Linea di prodotti | COMBICON Terminals S |
| Tipo di prodotto | Printed circuit board terminal |
| Diametro del foro | 1.3 mm |
| Tipo di montaggio | Wave soldering |
| Specifica | IEC 60664-1:2007-04 |
| Numero di righe | 3 |
| Dimensioni del perno | 0.7 x 1 mm |
| Famiglia di prodotti | ZFK3DS(A) 1,5 |
| Colore (alloggiamento) | black (9005) |
| Revisione dell'articolo | 01 |
| Materiale di contatto | Cu alloy |
| Altezza installata | 36.6 mm |
| Lunghezza di spogliatura | 7.5 mm |
| Metodo di connessione | Spring-cage connection |
| Tipo di imballaggio | packed in cardboard |
| Corrente nominale IN | 12 A |
| Tensione nominale UN | 400 V |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 24 |
| Numero di potenziali | 72 |
| Tensione nominale (II/2) | 630 V |
| Sezione trasversale nominale | 1.5 mm² |
| Numero di connessioni | 72 |
| Tensione nominale (III/2) | 400 V |
| Tensione nominale (III/3) | 250 V |
| Lunghezza del perno di saldatura [P] | 3.4 mm |
| Caratteristiche della superficie | hot-dip tin-plated |
| Colore (Elemento di azionamento) | black (9005) |
| Gruppo di materiali isolanti | I |
| Saldare i pin per potenziale | 1 |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 4 kV |
| Sezione trasversale del conduttore AWG | 24 ... 14 |
| Tensione di sovratensione nominale (III/2) | 4 kV |
| Tensione di sovratensione nominale (III/3) | 4 kV |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 2.5 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Tensione nominale di isolamento (II/2) | 630 V |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 1.5 mm² |
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione nominale di isolamento (III/3) | 250 V |
| distanza minima di dispersione (II/2) | 3.2 mm |
| distanza superficiale minima (III/2) | 1.6 mm |
| distanza superficiale minima (III/3) | 3.2 mm |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| Area di saldatura della superficie metallica (strato superiore) | Tin (10 - 16 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) | Tin (10 - 16 µm Sn) |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 3 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.25 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.25 mm² ... 1.5 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 12 A, nominal voltage (III/2): 400 V, nominal cross-section: 1.5 mm², number of potentials: 72, number of rows: 3, number of poles per row: 2
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
