Disponibile Prodotto più richiesto
ZEC 1,5/10-LPV-7,5 C2
ZEC 1,5/10-LPV-7,5 C2 1898457 PHOENIX CONTACT PCB connector
$0.00USD
3589 in magazzino
Specifiche chiave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:PCB connector
Pece:7.5 mm
Risultato:Test passed
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | PCB connector |
| Pece | 7.5 mm |
| Risultato | Test passed |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Larghezza [w] | 76.4 mm |
| Altezza [h] | 7 mm |
| Lunghezza [l] | 22.9 mm |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Linea di prodotti | COMBICON Connectors M |
| Tipo di prodotto | PCB connector |
| Tipo di montaggio | Direct plug-in method |
| Numero di cicli | 20 |
| Specifica | IEC 60068-2-70:1995-12 |
| Numero di righe | 1 |
| Famiglia di prodotti | ZEC 1,5/..-LPV |
| stress termico | 100 °C/168 h |
| Colore (alloggiamento) | green (6021) |
| Flangia di montaggio | without |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 03 |
| Materiale di contatto | Cu alloy |
| Stress corrosivo | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Altezza installata | 7 mm |
| Tipo di imballaggio | packed in cardboard |
| Resistenza di contatto | 1.2 mΩ |
| Corrente nominale IN | 10 A |
| Tensione nominale UN | 630 V |
| Note sul funzionamento | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 10 |
| Numero di potenziali | 10 |
| Tensione nominale (II/2) | 1000 V |
| Resistenza di contatto R1 | 1.2 mΩ |
| Resistenza di contatto R2 | 1.5 mΩ |
| Numero di connessioni | 10 |
| Tensione nominale (III/2) | 630 V |
| Tensione nominale (III/3) | 400 V |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | hot-dip tin-plated |
| Gruppo di materiali isolanti | I |
| Saldare i pin per potenziale | 2 |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 6 kV |
| Cicli di inserimento/ritiro | 20 |
| Tensione di sovratensione nominale (III/2) | 6 kV |
| Tensione di sovratensione nominale (III/3) | 6 kV |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensione nominale di isolamento (II/2) | 1000 V |
| Tensione nominale di isolamento (III/2) | 630 V |
| Tensione nominale di isolamento (III/3) | 400 V |
| distanza minima di dispersione (II/2) | 5.5 mm |
| Tensione di tenuta alla frequenza di rete | 3.31 kV |
| distanza superficiale minima (III/2) | 5.5 mm |
| distanza superficiale minima (III/3) | 5.5 mm |
| Forza di estrazione per pos. circa. | 3 N |
| Forza di inserimento per pos. circa | 6 N |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Area di contatto della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 5.5 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 5.5 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 5.5 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
Descrizione del prodotto

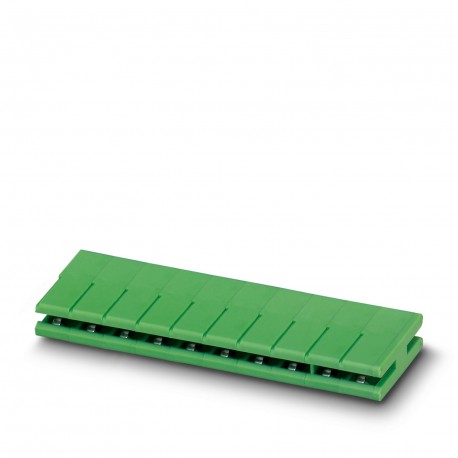

Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 10 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Female, number of potentials: 10
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
