Disponibile Prodotto più richiesto
VS-M12MSD-RJ45QX-933/10,0 IFM
VS-M12MSD-RJ45QX-933/10,0 IFM 1575437 PHOENIX CONTACT Cable
$0.00USD
4907 in magazzino
Specifiche chiave
Codice GTIN:4046356434300
Nota:Made to Order (non-returnable)
Chiave d'ordine:1575437
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356434300 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1575437 |
| Unità di imballaggio | 1 pc |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85444290 |
| Quantità minima d'ordine | 50 pc |
| (Caratteristiche della linea) | No hazardous substances above threshold values |
| (Caratteristiche elettriche) | -40 °C ... 70 °C (cable, flexible installation) |
| (Caratteristiche meccaniche) | -20 °C ... 70 °C (cable, flexible installation) |
| Schermato (dati commerciali chiave) | yes |
| RoHS Cina (caratteristiche della linea) | Environmentally friendly use period: unlimited = EFUP-e |
| Diametro del cavo (dati commerciali chiave) | 6.50 mm |
| Peso per pezzo (imballaggio escluso) | 678.800 g |
| Struttura del cavo (dati commerciali chiave) | 1x4xAWG22/7; SF-UTP |
| Materiale dell'alloggiamento (condizioni ambientali) | TPU/PA |
| Lunghezza del cavo (dati commerciali chiave) | 2 m |
| Schermatura (caratteristiche elettriche) | Aluminum-coated foil, tinned copper braided shield |
| Tipo di cavo (caratteristiche elettriche) | PROFINET PVC stranded CAT5 |
| Colori dei fili (caratteristiche elettriche) | White, yellow, blue, orange |
| Peso del cavo (caratteristiche elettriche) | 67 kg/km |
| Numero di posizioni (dati commerciali chiave) | 4 |
| Velocità del segnale (caratteristiche elettriche) | 0.66 c |
| Stile UL AWM (caratteristiche elettriche) | 21694 |
| Grado di protezione (dati commerciali chiave) | IP67/IP20 |
| Torsione complessiva (caratteristiche elettriche) | Star quad |
| Guaina esterna, colore (Condizioni ambientali) | green-yellow RAL 6018 |
| Guaina esterna, materiale (condizioni ambientali) | PVC |
| Durata del segnale (caratteristiche elettriche) | 5.3 ns/m |
| Impedenza d'onda (caratteristiche elettriche) | 100 Ω ±15 Ω (at 100 MHz) |
| Linea di segnale AWG (caratteristiche elettriche) | 22 |
| Struttura del cavo (caratteristiche elettriche) | 1x4xAWG22/7; SF/TQ |
| Resistenza alla fiamma (caratteristiche elettriche) | according to UL 1685 (CSA FT 4) |
| Altre resistenze (caratteristiche elettriche) | UV resistant According to UL 1581, Section 1200 |
| Attenuazione delle onde (caratteristiche elettriche) | 2.1 dB (with 1 MHz) |
| Resistenza all'olio (caratteristiche elettriche) | Resistant to oil to a limited extent |
| Abbreviazione del cavo (Caratteristiche elettriche) | 2YY(ST)CY |
| Materiale conduttore (caratteristiche elettriche) | Tin-plated Cu litz wires |
| Resistenza di accoppiamento (caratteristiche elettriche) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Mezzo di trasmissione (caratteristiche elettriche) | Copper |
| Cicli di inserimento/prelievo (dati commerciali chiave) | ≥ 100 |
| Resistenza di isolamento (caratteristiche elettriche) | ≥ 500 MΩ*km |
| Guaina esterna, colore (Caratteristiche elettriche) | green RAL 6018 |
| Materiale, guaina interna (Caratteristiche elettriche) | PVC |
| Tensione nominale, cavo (caratteristiche elettriche) | 600 V |
| Guaina esterna, materiale (caratteristiche elettriche) | PVC |
| Tensione di prova Nucleo/Nucleo (Caratteristiche elettriche) | 2000 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore (caratteristiche elettriche) | 4x 0.34 mm² |
| Diametro esterno del cavo (caratteristiche elettriche) | 6.5 mm ±0.2 mm |
| Copertura dello schermo ottico (caratteristiche elettriche) | 85 % |
| Tensione di prova Nucleo/Schermo (Caratteristiche elettriche) | 2000 V (50 Hz, 1 min.) |
| Caratteristiche di trasmissione (categoria) (Dati sui materiali) | CAT5 (IEC 11801:2002) |
| Materiale isolante del conduttore (Caratteristiche elettriche) | PE |
| Temperatura ambiente (funzionamento) (Caratteristiche elettriche) | -40 °C ... 70 °C (cable, fixed installation) |
| Temperatura ambiente (funzionamento) (Caratteristiche meccaniche) | -25 °C ... 70 °C (cable, fixed installation) |
| Struttura del conduttore della linea di segnale (caratteristiche elettriche) | 7x 0.25 mm |
| Diametro del nucleo incluso l'isolamento (caratteristiche elettriche) | 1.55 mm |
| Attenuazione della diafonia prossimale (NEXT) (Caratteristiche elettriche) | 80 dB (with 1 MHz) |
| Raggio minimo di curvatura, installazione fissa (Caratteristiche elettriche) | 3 x D |
| Raggio minimo di curvatura, installazione flessibile (Caratteristiche elettriche) | 7 x D |
Descrizione del prodotto

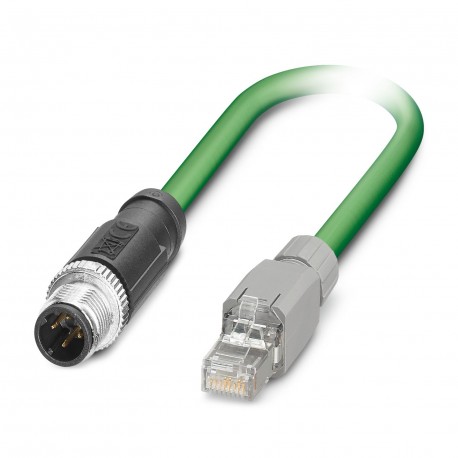

Ready-made PROFINET cable, type B, CAT5e, screened, star quad, flexible AWG 22 (7 wires), RAL 6018 (yellow green), M12, 4 poles, D-coded, to RJ45 connector, length: 10 m, customer variant
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
