VS-M12MS-M12MS-94H-HYB/15,0SCO

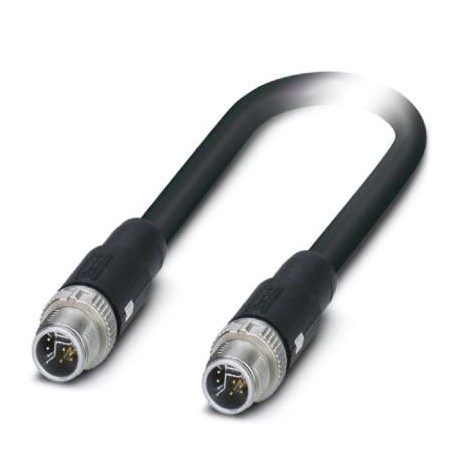

VS-M12MS-M12MS-94H-HYB/15,0SCO 1402440 PHOENIX CONTACT Hybrid cable
$0.00USD
4109 in magazzino
Specifiche chiave
Codice GTIN:4046356615976
Nota:Made to Order (non-returnable)
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1402440
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356615976 |
| Nota | Made to Order (non-returnable) |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1402440 |
| Pagina del catalogo | Page 323 (PC-2011) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP67 |
| (Dati generali) | Zinc die-cast, nickel-plated (Screw connection) |
| Paese di origine | PL (Poland) |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | Lead 7439-92-1 |
| Colore (Dati generali) | black |
| Numero tariffario doganale | 85444210 |
| (Condizioni ambientali) | 30 V DC |
| Codifica (Dati generali) | Y (Hybrid) |
| Coppia (dati generali) | 0.4 Nm |
| Schermato (Dati generali) | yes |
| Tipo di testa (Dati generali) | Plug straight M12 SPEEDCON / IP67 |
| (Caratteristiche capo 1) | TPU, hardly inflammable, self-extinguishing (Grip) |
| (Norme e regolamenti) | -30 °C ... 70 °C (cable, flexible installation) |
| Colore (Caratteristiche testa 1) | black |
| Codifica (Caratteristiche testa 1) | Y (Hybrid) |
| Coppia (Caratteristiche testa 1) | 0.4 Nm |
| Grado di protezione (Dimensioni) | IP65 |
| Schermato (Caratteristiche testa 1) | yes |
| Tipo di testa (Caratteristiche testa 1) | Plug straight M12 SPEEDCON / IP67 |
| Tensione nominale (condizioni ambientali) | 30 V AC (Power and data) |
| Materiale (componente) (Dati generali) | CuZn (Contact) |
| Resistenza di isolamento (dati generali) | ≥ 100 MΩ |
| Peso per pezzo (imballaggio escluso) | 1,356.400 g |
| Lunghezza del cavo (dati commerciali chiave) | 15 m |
| Schermatura (Norme e Regolamenti) | Tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | Ethernet hybrid |
| Attenuazione (Norme e Regolamenti) | 6 dB (at 4 МHz) |
| Colori dei fili (standard e regolamenti) | White/orange, orange, white/green, green, white, blue, brown, black |
| Accelerazione (Norme e Regolamenti) | 3 m/s² |
| Peso del cavo (Norme e Regolamenti) | 87 kg/km |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Senza alogeni (Norme e regolamenti) | according to IEC 60754 |
| Numero di posizioni (condizioni ambientali) | 8 |
| Stile UL AWM (standard e regolamenti) | 20963 (80°C/30 V) |
| Torsione complessiva (Norme e Regolamenti) | 1 star quad and 4 wires with 2 fillers |
| Tipo/categoria del segnale (condizioni ambientali) | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| Cicli di inserimento/estrazione (Dati generali) | ≥ 100 |
| Impedenza d'onda (Norme e Regolamenti) | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| Linea di segnale AWG (standard e normative) | 26 |
| Struttura dei cavi (Norme e Regolamenti) | 1x4xAWG26+1x4xAWG20 |
| Resistenza del circuito (Norme e Regolamenti) | ≤ 280.00 Ω/km (Data) |
| Corrente nominale a 40°C (condizioni ambientali) | 6 A (Power) |
| Percorso di attraversamento (Norme e Regolamenti) | 4.5 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Alimentazione AWG (Norme e Regolamenti) | 20 |
| Resistenza alla fiamma (Norme e Regolamenti) | in acc. with UL 1581, section 1061 |
| Altre resistenze (Norme e Regolamenti) | Low adhesion |
| Materiale (componente) (Caratteristiche testa 1) | CuZn (Contact) |
| Resistenza all'olio (Norme e Regolamenti) | according to IEC 60811-2-1 |
| Temperatura ambiente (funzionamento) (Dati generali) | -25 °C ... 90 °C |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Resistenza di isolamento (Caratteristiche testa 1) | ≥ 100 MΩ |
| Attenuazione dello scudo (Norme e Regolamenti) | ≥ 80 dB (30 MHz ... 125 MHz) |
| Proprietà speciali (Norme e Regolamenti) | Free of substances which would hinder coating with paint or varnish |
| Capacità di lavoro (Norme e Regolamenti) | nom. 50 nF (per kilometer) |
| Tipo/categoria del segnale (Norme e regolamenti) | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| Resistenza alla trazione GRP (Norme e Regolamenti) | 70 N (in accordance with DIN EN 50565-1 for flexible installation) |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 5 GΩ*km |
| Impedenza differenziale (Norme e Regolamenti) | 100 Ω ±5 % (at 100 MHz) |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 50 V (Peak value, not for high-power applications) |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Tensione di prova nucleo/nucleo (standard e normative) | 1500 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.15 mm² (Data) |
| Copertura dello schermo ottico (Norme e Regolamenti) | 85 % |
| Cicli di inserimento/estrazione (Caratteristiche capo 1) | ≥ 100 |
| Numero di cicli di piegatura (Norme e Regolamenti) | 2000000 |
| Tensione di prova nucleo/schermo (standard e normative) | 1500 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 94H |
| Diametro esterno del cavo D (Norme e Regolamenti) | 7.6 mm ±0.2 mm |
| Numero di posizioni (schema del connettore pin) (Dati generali) | 8 (4+4) |
| Temperatura ambiente (funzionamento) (Caratteristiche testa 1) | -25 °C ... 90 °C |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP (Data) |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 90 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 19x 0.10 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.05 mm (Data) |
| Struttura del conduttore, alimentazione di tensione (Norme e Regolamenti) | 19x 0.20 mm |
| Grado di infiammabilità secondo UL 94 (Caratteristiche capo 2) | V0 |
| Attenuazione della diafonia prossimale (NEXT) (Norme e regolamenti) | 56.3 dB (at 4 МHz) |
| Numero di posizioni (schema del connettore pin) (Caratteristiche testa 1) | 8 (4+4) |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 10 x D |
| Raggio minimo di curvatura, applicazioni di catene portacavi (Norme e Regolamenti) | 10 x D |
Descrizione del prodotto
Hybrid Cable, CAT5 Hybrid Ethernet (100 MBit/s), 8-Pole, M12 SPEEDCON / IP67 Straight Connector, Y-coding, to M12 SPEEDCON / IP67 Straight Connector, Y-coding, Cable Length: 15 m, Power with Ethernet
