VAL-US-240D/40/2+0-FM

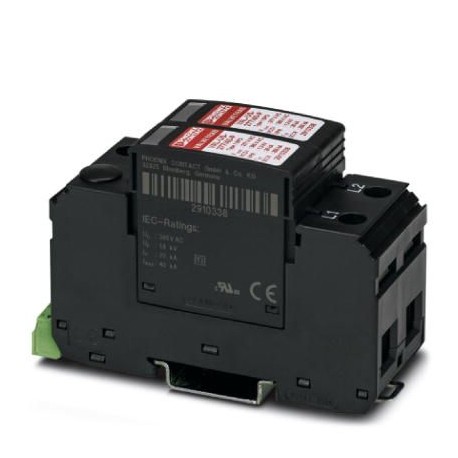

VAL-US-240D/40/2+0-FM 2910369 PHOENIX CONTACT Type 2 surge protection device
$0.00USD
3534 in magazzino
Specifiche chiave
Codice GTIN:4055626445083
Nota:Made to Order (non-returnable)
Chiave d'ordine:2910369
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626445083 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2910369 |
| Unità di imballaggio | 1 pc |
| Paese di origine | US (United States) |
| (Dati di connessione) | L-G |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PBT |
| (Circuito di protezione) | 1 A DC |
| (Dati di connessione UL) | EN 61643-11 2012 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| (Descrizioni aggiuntive) | 440 V AC (120 min / safe failure mode) |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Tipo SPD (dati di connessione) | 1 |
| Profondità (dati commerciali chiave) | 65.5 mm |
| Larghezza (dati commerciali chiave) | 35.6 mm |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 96.8 mm |
| (Indicatore/segnalazione a distanza) | 4.5 Nm (25 mm² ... 35 mm²) |
| Tensione nominale (dati di collegamento) | 240 V AC (3-phase corner-grounded Delta) |
| Shock (funzionamento) (Dimensioni) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Filettatura della vite (circuito di protezione) | M2 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Frequenza nominale (dati di connessione) | 50/60 Hz |
| Modalità di protezione (Dati di connessione) | L-L |
| Peso per pezzo (imballaggio escluso) | 213.000 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Corrente di esercizio (specifiche UL) | 1 A AC |
| Tensione di esercizio (specifiche UL) | 125 V AC |
| Lunghezza di spelatura (circuito di protezione) | 7 mm |
| Coppia di serraggio (specifiche UL) | 2 lbf-in. ... 4 lbf-in. |
| Metodo di connessione (circuito di protezione) | Plug-in/screw connection via COMBICON |
| Passo orizzontale (dati commerciali chiave) | 2 Div. |
| Corrente di esercizio (circuito di protezione) | 5 mA AC ... 750 mA AC |
| Tensione di esercizio (circuito di protezione) | 5 V AC ... 250 V AC |
| Coppia di serraggio (circuito di protezione) | 0.25 Nm |
| Modalità di protezione (condizioni ambientali) | L-PEN |
| Funzione di commutazione (circuito di protezione) | PDT contact |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 2 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M5 |
| Tempo di risposta tA (Descrizioni aggiuntive) | ≤ 25 ns |
| Norme/regolamenti (dati di collegamento UL) | IEC 61643-11 2011 |
| Sistema di distribuzione dell'energia (dati di connessione) | Delta |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TN-C |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Tensione nominale UN (Descrizioni aggiuntive) | 240 V AC (IT) |
| Comportamento TOV presso UT (Descrizioni aggiuntive) | 335 V AC (5 s / withstand mode) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 16 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Fork-type cable lug |
| Corrente di scarica nominale In (dati di collegamento) | 20 kA |
| Frequenza nominale fN (Descrizioni aggiuntive) | 50 Hz (60 Hz) |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 3 Nm (1,5 mm² ... 16 mm²) |
| Sezione trasversale del conduttore AWG (specifiche UL) | 30 ... 14 |
| Tensione residua Ures (Descrizioni aggiuntive) | ≤ 1.35 kV (at In) |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 28 ... 16 |
| Corrente di sovratensione massima per fase (dati di connessione) | 40 kA |
| Coppia di serraggio (indicatore UL/segnalazione remota) | 30 lbf-in. |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Corrente di cortocircuito nominale (SCCR) (dati di collegamento) | 200 kA |
| Livello di protezione della tensione Su (Descrizioni aggiuntive) | ≤ 1.35 kV |
| Grado di protezione della tensione VPR (LG) (dati di connessione) | 1000 V |
| Grado di protezione della tensione VPR (LL) (Dati di connessione) | 1800 V |
| Tensione continua massima UC (Descrizioni aggiuntive) | 275 V AC |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 15 ... 2 |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 1.5 mm² ... 35 mm² |
| Sezione trasversale del conduttore AWG (indicatore UL/segnalazione remota) | 10 ... 2 |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Corrente di cortocircuito nominale ISCCR (Descrizioni aggiuntive) | 25 kA |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 1.5 mm² ... 16 mm² |
| Fusibile di backup massimo con cablaggio derivato (Descrizioni aggiuntive) | 125 A (gG) |
| Corrente di scarica nominale In(8/20) µs (Descrizioni aggiuntive) | 20 kA |
| Tensione massima di esercizio continuativo MCOV (LG) (Dati di collegamento) | 275 V AC |
| Tensione massima di esercizio continuativo MCOV (LL) (Dati di collegamento) | 550 V |
| Corrente di scarica massima Imax(8/20) µs (Descrizioni aggiuntive) | 40 kA |
Descrizione del prodotto
2-channel surge protection device with remote indication contact, for 240 V AC vertex delta-to-ground configurations.
