VAL-US-240/40/2+0-FM

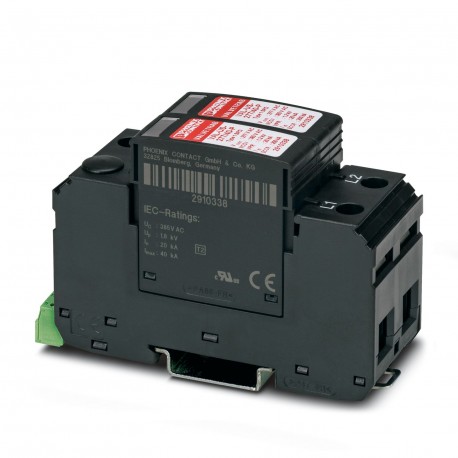

VAL-US-240/40/2+0-FM 2910364 PHOENIX CONTACT Type 2 surge protection device
$0.00USD
4412 in magazzino
Specifiche chiave
:T2
Nota:2011
Tipo:DIN rail module, two-section, divisible
Colore:black (RAL 9005)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| T2 | |
| Nota | 2011 |
| Tipo | DIN rail module, two-section, divisible |
| Colore | black (RAL 9005) |
| Profondità | 65.7 mm (incl. DIN rail 7.5 mm) |
| Larghezza | 35.6 mm |
| Altezza | 96.8 mm |
| Tipo EN | T2 |
| Tipo UL | type 1 |
| Altitudine | ≤ 2000 m (amsl) |
| Tipo SPD | 1 |
| Tipo di prodotto | Surge protection for NEMA power supply units |
| filettatura | M5 |
| Tipo di montaggio | DIN rail: 35 mm |
| Gruppo di materiali | I |
| Famiglia di prodotti | VALVETRAB US |
| Nome della connessione | Remote fault indicator contact |
| Tensione nominale | 240/480 V AC (Split phase) |
| Revisione dell'articolo | 04 |
| passo orizzontale | 2 Div. |
| Materiale dell'alloggiamento | PA 6.6 |
| Grado di inquinamento | 2 |
| Tempo di risposta tA | ≤ 25 ns |
| Lunghezza di spogliatura | 16 mm |
| Metodo di connessione | Screw connection |
| Frequenza nominale | 50/60 Hz |
| Corrente di esercizio | 5 mA AC ... 750 mA AC |
| Tensione di esercizio | 5 V AC ... 250 V AC |
| Shock (operazione) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Coppia di serraggio | 3 Nm (1.5 mm² ... 16 mm²) |
| Modalità di protezione | L-PEN |
| Tensione nominale UN | 240/480 V AC (TN-C) |
| Funzione di commutazione | Changeover contact |
| Comportamento TOV presso UT | 415 V AC (5 s / withstand mode) |
| Disegno dimensionale | |
| Direzione dell'azione | 2L-GND |
| Materiale isolante | PA 6.6/PBT |
| Numero di posizioni | 2 |
| Corrente di funzionamento CA | 1 A AC |
| Grado di protezione | IP20 (only when all terminal points are used) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Categoria di sovratensione | III |
| Valore CTI del materiale | 600 |
| Tensione residua Ures | ≤ 1.8 kV (at In) |
| Norme/regolamenti | EN 60664-1 / EN 61643-11 |
| Vibrazione (funzionamento) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Sistema di alimentazione IEC | TN-C |
| Classificazione dei test IEC | II |
| Standard/specifiche | IEC 61643-11 |
| Sistema di distribuzione dell'energia | Split phase |
| Sezione trasversale del conduttore AWG | 15 ... 2 |
| Livello di protezione della tensione Su | ≤ 1.8 kV |
| Corrente di scarica nominale In | 20 kA |
| Tensione residua Ures (L-PEN) | ≤ 1.8 kV (at In) |
| Sezione trasversale del conduttore rigida | 1.5 mm² ... 35 mm² |
| Tensione massima continua UC | 385 V AC |
| Messaggio di errore di protezione da sovratensione | Optical, remote indicator contact |
| Temperatura ambiente (funzionamento) | -40 °C ... 80 °C |
| Corrente di sovratensione massima per fase | 40 kA |
| Sezione trasversale del conduttore flessibile | 1.5 mm² ... 25 mm² |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % |
| Corrente di cortocircuito nominale ISCCR | 25 kA |
| Fusibile di backup massimo con cablaggio derivato | 125 A (gG) |
| Corrente di cortocircuito nominale (SCCR) | 200 kA |
| Grado di protezione dalla tensione VPR (LG) | 1500 V |
| Grado di protezione dalla tensione VPR (LL) | 2500 V |
| Grado di infiammabilità secondo UL 94 | V-0 |
| Corrente di scarica nominale In(8/20) µs | 20 kA |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Corrente di scarica massima Imax(8/20) µs | 40 kA |
| Tensione massima di esercizio continuativo MCOV (LG) | 385 V AC |
| Tensione massima di esercizio continuativo MCOV (LL) | 750 V AC |
Descrizione del prodotto
2-channel surge protection device with remote indication contact, for 240/480 V AC (split phase configuration), 3 wires.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
