VAL-SEC-T2-3C-350

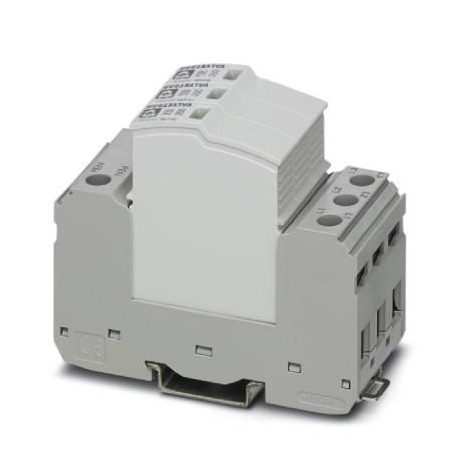

VAL-SEC-T2-3C-350 2905344 VAL‐CP‐3C‐350/O 2881023 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3514 in magazzino
Specifiche chiave
Codice GTIN:4046356947978
Chiave d'ordine:2905344
(Generale):63 A (gG / TWIN ferrule 2x 10mm²)
Pagina del catalogo:Page 46 (C-4-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356947978 |
| Chiave d'ordine | 2905344 |
| (Generale) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| Pagina del catalogo | Page 46 (C-4-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | L-N |
| (specifiche UL) | 14 ... 4 (flexible) |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PBT-FR |
| (Dati di connessione UL) | EN 61643-11 2012 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | light grey RAL 7035 |
| Tempo di risposta tA (Generale) | ≤ 25 ns |
| Tipo SPD (dati di connessione) | 4CA |
| Profondità (dati commerciali chiave) | 74.5 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 37.3 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 89.9 mm |
| Tensione nominale UN (Generale) | 240/415 V AC (TN-C) |
| Comportamento TOV presso UT (Generale) | 415 V AC (5 s / withstand mode) |
| Tensione nominale (dati di collegamento) | 277/480 V AC |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Shock (funzionamento) (Dimensioni) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| Tensione residua Ures (Generale) | ≤ 1.5 kV (at In) |
| Grado di protezione (Dimensioni) | IP20 |
| Filettatura della vite (circuito di protezione) | M5 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Frequenza nominale (dati di connessione) | 50/60 Hz |
| Modalità di protezione (Dati di connessione) | L-L |
| Peso per pezzo (imballaggio escluso) | 314.700 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR 20% GF |
| Lunghezza di spelatura (circuito di protezione) | 16 mm |
| Coppia di serraggio (specifiche UL) | 40 lbf-in. ... 50 lbf-in. |
| Livello di protezione della tensione Su (Generale) | ≤ 1.5 kV |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Metodo di connessione (circuito di protezione) | Fork-type cable lug |
| Passo orizzontale (dati commerciali chiave) | 2 Div. |
| Coppia di serraggio (circuito di protezione) | 4.5 Nm |
| Tensione continua massima UC (Generale) | 350 V AC |
| Modalità di protezione (condizioni ambientali) | L-PEN |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 3 |
| Norme/regolamenti (dati di collegamento UL) | IEC 61643-11 2011 |
| Sistema di distribuzione dell'energia (dati di connessione) | Wye |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TN-C |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Corrente di cortocircuito nominale ISCCR (generale) | 25 kA (in case of 315 A gG backup fuse) |
| Fusibile di backup massimo con cablaggio derivato (generale) | 315 A (gG) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Sezione trasversale del conduttore AWG (specifiche UL) | 14 ... 2 (solid) |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 12 ... 4 |
| Corrente di scarica nominale In(8/20) µs (Generale) | 20 kA |
| Sezione trasversale del conduttore solida (circuito di protezione) | 2.5 mm² ... 25 mm² |
| Corrente di scarica massima Imax(8/20) µs (Generale) | 40 kA |
| Corrente di scarica nominale In(LL) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(LN) (Dati di collegamento) | 20 kA |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | optical |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 1.5 mm² ... 6 mm² |
| Fusibile di backup massimo con cablaggio passante di tipo V (generale) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| Tensione limite misurata MLV (LL) (Dati di collegamento) | 3280 V |
| Tensione limite misurata MLV (LN) (Dati di collegamento) | 2000 V |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Tensione massima di esercizio continuativo MCOV (LL) (Dati di collegamento) | 700 V AC |
| Tensione massima di esercizio continuativo MCOV (LN) (Dati di collegamento) | 350 V AC |
Descrizione del prodotto
Plug-in surge arrester according to type 2/class II, for three-phase power supply networks with PE and N routing combined in one conductor (4-conductor system: L1, L2, L3, PEN).
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
