VAL-SEC-T2-2+F-220DC-FM

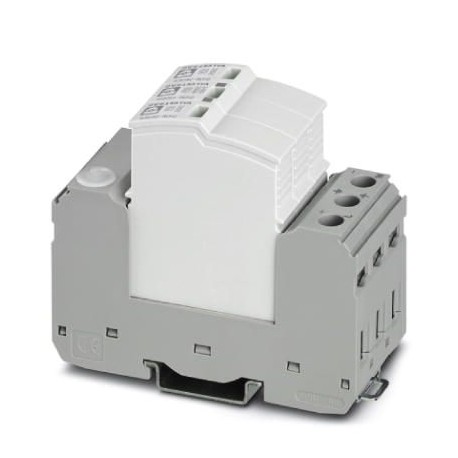

VAL-SEC-T2-2+F-220DC-FM 1033789 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4422 in magazzino
Specifiche chiave
Codice GTIN:4055626539720
Nota:Made to Order (non-returnable)
Chiave d'ordine:1033789
(Generale):100 ns
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626539720 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1033789 |
| (Generale) | 100 ns |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | EN 61643-11 2012 |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PBT-FR |
| Altitudine (Dimensioni) | ≤ 5000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | light grey RAL 7035 |
| Profondità (dati commerciali chiave) | 74.5 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 37.3 mm |
| (Dati tecnici aggiuntivi) | 1 A DC (30 V DC) |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 97.9 mm |
| Tensione nominale UN (Generale) | 200 V DC ... 220 V DC |
| Comportamento TOV presso UT (Generale) | 320 V DC (5 s / withstand mode) |
| Corrente residua IPE (Generale) | ≤ 5 µA |
| Shock (funzionamento) (Dimensioni) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| Grado di protezione (Dimensioni) | IP20 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Peso per pezzo (imballaggio escluso) | 287.430 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR 20% GF |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Passo orizzontale (dati commerciali chiave) | 2 Div. |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Tensione continua massima UC (Generale) | 250 V DC |
| Modalità di protezione (condizioni ambientali) | (DC+) - (DC-) |
| Norme/regolamenti (Dati di connessione) | IEC 61643-11 2011 |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Filettatura della vite (Ulteriori dati tecnici) | M2 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M5 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | DC |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Corrente di cortocircuito nominale ISCCR (generale) | 0.2 kA (without backup fuse) |
| Lunghezza di spelatura (ulteriori dati tecnici) | 7 mm |
| Metodo di collegamento (Dati tecnici aggiuntivi) | Plug-in/screw connection via COMBICON |
| Fusibile di backup massimo con cablaggio derivato (generale) | 20 A (gG / B at ISCCR> 200 A) |
| Corrente di esercizio (Dati tecnici aggiuntivi) | 5 mA AC ... 1 A AC |
| Tensione di esercizio (ulteriori dati tecnici) | 5 V AC ... 250 V AC (Altitude ≤ 2000 m amsl) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 16 mm |
| Coppia di serraggio (Dati tecnici aggiuntivi) | 0.25 Nm |
| Metodo di connessione (indicatore/segnalazione remota) | Fork-type cable lug |
| Funzione di commutazione (Ulteriori dati tecnici) | PDT contact |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 4.5 Nm |
| Corrente di scarica nominale In(8/20) µs (Generale) | 20 kA |
| Tensione massima continua UC (Circuito di protezione) | 264 V AC (for operation in safety lighting systems) |
| Corrente di scarica massima Imax(8/20) µs (Generale) | 40 kA |
| Corrente di scarica totale Itotal(8/20) µs (Generale) | 40 kA |
| Livello di protezione della tensione Up(DC+) - (DC-) (Generale) | ≤ 3 kV |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Livello di protezione della tensione Up (DC+/DC-) - PE (Generale) | ≤ 1.9 kV |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Fusibile di backup massimo con cablaggio passante di tipo V (generale) | 20 A (gG / B at ISCCR> 200 A) |
| Corrente di funzionamento continua ICPV (circuito di protezione) | 10 µA |
| Sezione trasversale del conduttore AWG (Dati tecnici aggiuntivi) | 28 ... 16 |
| Corrente di cortocircuito nominale ISCPV (circuito di protezione) | 2000 A |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 12 ... 4 |
| Sezione trasversale del conduttore solida (Dati tecnici aggiuntivi) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 2.5 mm² ... 25 mm² |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Sezione trasversale del conduttore flessibile (Ulteriori dati tecnici) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 1.5 mm² ... 6 mm² |
| Tensione massima di esercizio continuativo UCPV (circuito di protezione) | 250 V DC |
| Tensione di innesco del fronte d'onda a 6 kV (1,2/50) µs (DC+/DC-) - PE (Generale) | ≤ 1.9 kV |
Descrizione del prodotto
Plug-in surge arrester without leakage current for isolated and grounded 2-pole DC systems with linear operating characteristics up to 220 V DC, for rail mounting, 3-pole base element with remote indi
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
