VAL-MS-T1/T2 48/12.5/1+0-FM

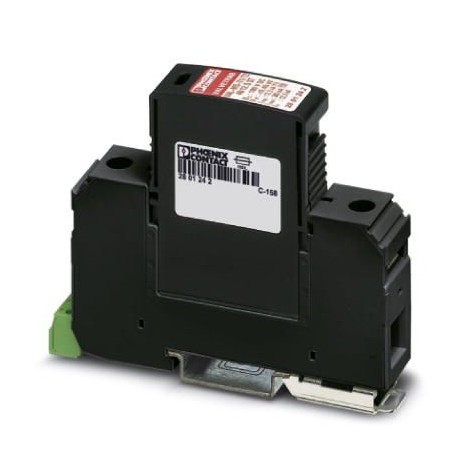

VAL-MS-T1/T2 48/12.5/1+0-FM 2801240 PHOENIX CONTACT Lightning/surge arrester type 1/2
$0.00USD
3776 in magazzino
Specifiche chiave
Codice GTIN:4046356750189
Chiave d'ordine:2801240
(Generale):130 V DC (5 s / withstand mode)
Pagina del catalogo:Page 38 (C-4-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356750189 |
| Chiave d'ordine | 2801240 |
| (Generale) | 130 V DC (5 s / withstand mode) |
| Pagina del catalogo | Page 38 (C-4-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PBT |
| (Dati di connessione UL) | EN 61643-11 2012 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Tempo di risposta tA (Generale) | ≤ 25 ns |
| Tipo SPD (dati di connessione) | 1CA |
| Profondità (dati commerciali chiave) | 77.5 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 17.6 mm |
| (Dati tecnici aggiuntivi) | 1 A DC (30 V DC) |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tipo EN (Condizioni ambientali) | T1 / T2 |
| Altezza (dati commerciali chiave) | 96.8 mm |
| Tensione nominale UN (Generale) | 60 V AC ±10 % (TN) |
| Comportamento TOV presso UT (Generale) | 100 V AC (5 s / withstand mode) |
| (Indicatore/segnalazione a distanza) | 4.5 Nm (25 mm² ... 35 mm²) |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Corrente residua IPE (Generale) | ≤ 0.6 mA |
| Shock (funzionamento) (Dimensioni) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 80 A |
| Tensione residua Ures (Generale) | ≤ 0.4 kV (at In) |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Tensione nominale (dati di collegamento) | 60 V DC |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Modalità di protezione (Dati di connessione) | (L+) - (L-) |
| Peso per pezzo (imballaggio escluso) | 133.420 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Corrente di esercizio (specifiche UL) | 1 A AC |
| Tensione di esercizio (specifiche UL) | 125 V AC |
| Coppia di serraggio (specifiche UL) | 4 lbf-in. |
| Livello di protezione della tensione Su (Generale) | ≤ 0.4 kV |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Passo orizzontale (dati commerciali chiave) | 1 Div. |
| Consumo energetico in standby PC (generale) | ≤ 45 mVA |
| Tensione continua massima UC (Generale) | 75 V AC |
| Modalità di protezione (condizioni ambientali) | L-N |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 1 |
| Filettatura della vite (Ulteriori dati tecnici) | M2 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M5 |
| Norme/regolamenti (dati di collegamento UL) | IEC 61643-11 2011 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TN-C |
| Classificazione dei test IEC (condizioni ambientali) | I / II |
| Corrente di cortocircuito nominale ISCCR (generale) | 25 kA |
| Lunghezza di spelatura (ulteriori dati tecnici) | 7 mm |
| Metodo di collegamento (Dati tecnici aggiuntivi) | Plug-in/screw connection via COMBICON |
| Fusibile di backup massimo con cablaggio derivato (generale) | 160 A (gG) |
| Corrente di esercizio (Dati tecnici aggiuntivi) | 5 mA AC ... 1.5 A AC |
| Tensione di esercizio (ulteriori dati tecnici) | 5 V AC ... 250 V AC |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 16 mm |
| Coppia di serraggio (Dati tecnici aggiuntivi) | 0.25 Nm |
| Metodo di connessione (indicatore/segnalazione remota) | Fork-type cable lug |
| Funzione di commutazione (Ulteriori dati tecnici) | PDT contact |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 3 Nm (1,5 mm² ... 16 mm²) |
| Sezione trasversale del conduttore AWG (specifiche UL) | 30 ... 14 |
| Corrente di scarica nominale In(8/20) µs (Generale) | 12.5 kA |
| Coppia di serraggio (indicatore UL/segnalazione remota) | 30 lbf-in. |
| Corrente di scarica massima Imax(8/20) µs (Generale) | 30 kA |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Fusibile di backup massimo con cablaggio passante di tipo V (generale) | 80 A (gG - 16 mm²) |
| Corrente di cortocircuito nominale (SCCR) (dati di collegamento) | 5 kA |
| Sezione trasversale del conduttore AWG (Dati tecnici aggiuntivi) | 28 ... 16 |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 15 ... 2 |
| Corrente di scarica impulsiva (10/350) µs, carica (generale) | 6.25 As |
| Sezione trasversale del conduttore solida (Dati tecnici aggiuntivi) | 0.14 mm² ... 1.5 mm² |
| Corrente di scarica nominale In(L+) - (L-) (Dati di collegamento) | 20 kA |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 1.5 mm² ... 35 mm² |
| Sezione trasversale del conduttore AWG (indicatore UL/segnalazione remota) | 10 ... 2 |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Grado di protezione della tensione VPR (L+) - (L-) (Dati di connessione) | 400 V |
| Sezione trasversale del conduttore flessibile (Ulteriori dati tecnici) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 1.5 mm² ... 16 mm² |
| Corrente di scarica massima Imax(8/20) µs (Circuito di protezione) | 65 kA |
| Corrente di scarica impulsiva (10/350) µs, valore di picco limp (generale) | 12.5 kA |
| Corrente di scarica impulsiva (10/350) µs, energia specifica (Generale) | 39 kJ/Ω |
| Tensione massima di esercizio continuativo MCOV (L+) - (L-) (Dati di collegamento) | 100 V DC |
Descrizione del prodotto
Universal pluggable lightning current / surge arrester equipped with varistors for single-phase power supply networks with common N and PE (2-conductor system: L1, PEN), with remote indication contact
