VAL-MS BE/2+0/1U/FM

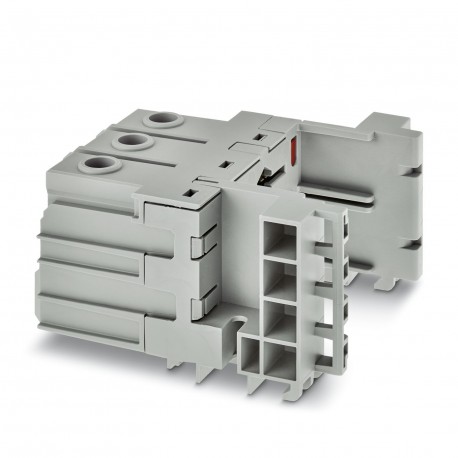

VAL-MS BE/2+0/1U/FM 2907037 PHOENIX CONTACT Base element
$0.00USD
4647 in magazzino
Specifiche chiave
:T1 / T2
Nota:For installation into a touch protected cabinet. For applications with UC> 500 V distances at the side and distances at the connection area must be minimum of 5 mm between different active parts including earthed parts.
Tipo:Base element, DIN rail mounting
Colore:gray (RAL 7042)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| T1 / T2 | |
| Nota | For installation into a touch protected cabinet. For applications with UC> 500 V distances at the side and distances at the connection area must be minimum of 5 mm between different active parts including earthed parts. |
| Tipo | Base element, DIN rail mounting |
| Colore | gray (RAL 7042) |
| Profondità | 71.7 mm |
| Larghezza | 70.6 mm |
| Altezza | 40.6 mm |
| Tipo EN | T1 / T2 |
| Altitudine | ≤ 2000 m (amsl) |
| Tipo SPD | 4CA |
| Unità rack | 1 U |
| Tipo di prodotto | Base element |
| filettatura | M5 |
| Tipo di montaggio | DIN rail: 35 mm |
| Famiglia di prodotti | VALVETRAB MS |
| Nome della connessione | Remote fault indicator contact |
| Pannello laterale aperto | No |
| Revisione dell'articolo | 02 |
| Materiale dell'alloggiamento | PA 6.6 |
| Grado di inquinamento | 2 |
| Lunghezza di spogliatura | 16 mm |
| Metodo di connessione | Screw connection |
| Corrente di esercizio | 5 mA AC ... 1.5 A |
| Tensione di esercizio | 5 V AC ... 250 V AC |
| Shock (operazione) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Coppia di serraggio | 2.5 Nm ... 3 Nm |
| Modalità di protezione | L-PE |
| Funzione di commutazione | Changeover contact |
| Disegno dimensionale | |
| Direzione dell'azione | N-PE |
| Numero di posizioni | 2 |
| Grado di protezione | IP20 (only when all terminal points are used) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Vibrazione (funzionamento) | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Sistema di alimentazione IEC | TN-S |
| Classificazione dei test IEC | I / II |
| Sezione trasversale del conduttore AWG | 15 ... 2 |
| Tensione massima continua UC | 480 V AC |
| Messaggio di errore di protezione da sovratensione | Remote indication contact |
| Temperatura ambiente (funzionamento) | -40 °C ... 80 °C |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % |
| Corrente di cortocircuito nominale ISCCR | 25 kA |
| Sezione trasversale del conduttore, rigido max. | 35 mm² |
| Sezione trasversale del conduttore, rigido min. | 1.5 mm² |
| Fusibile di backup massimo con cablaggio derivato | 160 A AC (gG) |
| Sezione trasversale del conduttore flessibile max. | 25 mm² |
| Sezione trasversale del conduttore flessibile min. | 1.5 mm² |
| Grado di infiammabilità secondo UL 94 | V-0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Fusibile di backup massimo con cablaggio passante di tipo V | 80 A AC (gG - 16 mm²) |
Descrizione del prodotto
Socket for universal plug-in surge and lightning current protection device for applications up to 240 V with two conductors and grounding, with remote indication contact
