VAL-MS 385/80/3+1

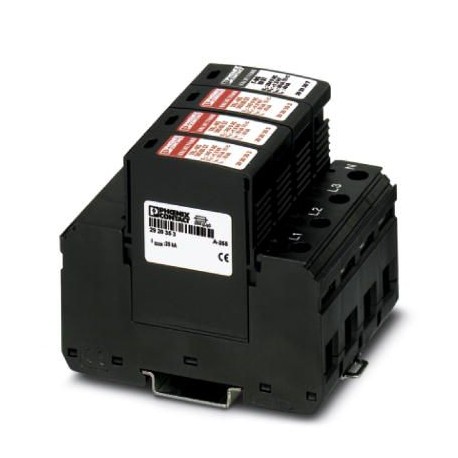

VAL-MS 385/80/3+1 2920971 PHOENIX CONTACT Type 2 surge arrester for 5-wire power supply systems (L1, L2, L3,..
$0.00USD
3936 in magazzino
Specifiche chiave
Codice GTIN:4046356280877
Nota:Made to Order (non-returnable)
Chiave d'ordine:2920971
(Generale):457 V AC (120 min / withstand mode)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356280877 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2920971 |
| (Generale) | 457 V AC (120 min / withstand mode) |
| Pagina del catalogo | Page 49 (C-6-2015) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | N-G |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PBT |
| (Circuito di protezione) | 4.5 Nm (25 mm² ... 35 mm²) |
| (Dati di connessione UL) | EN 61643-11 2012 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Tipo SPD (dati di connessione) | 4CA |
| Profondità (dati commerciali chiave) | 77.5 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 71.2 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 89.8 mm |
| Tensione nominale UN (Generale) | 240/415 V AC (TN-S) |
| Tensione nominale (dati di collegamento) | 415/240 V AC |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Corrente residua IPE (Generale) | ≤ 5 µA |
| Shock (funzionamento) (Dimensioni) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 80 A |
| Tempo di risposta tA(LN) (Generale) | ≤ 25 ns |
| Tempo di risposta tA(L-PE) (Generale) | ≤ 100 ns |
| Tempo di risposta tA(N-PE) (Generale) | ≤ 100 ns |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Filettatura della vite (circuito di protezione) | M5 |
| Comportamento TOV a UT(LN) (Generale) | 480 V AC (5 s / withstand mode) |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Comportamento TOV a UT(N-PE) (Generale) | 1200 V AC (200 ms / withstand mode) |
| Vibrazione (funzionamento) (Dimensioni) | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Frequenza nominale (dati di connessione) | 50/60 Hz |
| Modalità di protezione (Dati di connessione) | L-L |
| Tensione residua Ures(LN) (Generale) | ≤ 2 kV (at In) |
| Peso per pezzo (imballaggio escluso) | 594.500 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Tensione residua Ures(L-PE) (Generale) | ≤ 2 kV (at In) |
| Tensione residua Ures(N-PE) (Generale) | ≤ 0.6 kV (at In) |
| Lunghezza di spelatura (circuito di protezione) | 16 mm |
| Coppia di serraggio (specifiche UL) | 30 lbf-in. |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Metodo di connessione (circuito di protezione) | Fork-type cable lug |
| Passo orizzontale (dati commerciali chiave) | 4 Div. |
| Consumo energetico in standby PC (generale) | ≤ 690 mVA |
| Coppia di serraggio (circuito di protezione) | 3 Nm (1,5 mm² ... 16 mm²) |
| Modalità di protezione (condizioni ambientali) | L-N |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Norme/regolamenti (dati di collegamento UL) | IEC 61643-11 2011 |
| Livello di protezione della tensione Up(LN) (Generale) | ≤ 2 kV |
| Sistema di distribuzione dell'energia (dati di connessione) | Wye |
| Livello di protezione della tensione Up (L-PE) (Generale) | ≤ 2 kV |
| Livello di protezione della tensione Up (N-PE) (Generale) | ≤ 1.7 kV |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TT |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Corrente di cortocircuito nominale ISCCR (generale) | 25 kA |
| Fusibile di backup massimo con cablaggio derivato (generale) | 250 A (gG) |
| Tensione continua massima UC(N-PE) (Generale) | 264 V AC |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Sezione trasversale del conduttore AWG (specifiche UL) | 10 ... 2 |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 15 ... 2 |
| Corrente di scarica nominale In(8/20) µs (Generale) | 40 kA |
| Sezione trasversale del conduttore solida (circuito di protezione) | 1.5 mm² ... 35 mm² |
| Corrente di scarica massima Imax(8/20) µs (Generale) | 80 kA |
| Corrente di scarica totale Itotal(8/20) µs (Generale) | 80 kA |
| Valutazione dell'interruzione della corrente di seguito Ifi(N-PE) (Generale) | 100 A |
| Corrente di scarica nominale In(LG) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(LL) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(LN) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(NG) (Dati di collegamento) | 20 kA |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | optical |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Corrente di scarica totale Itotal(10/350) µs (Generale) | 10 kA |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 1.5 mm² ... 16 mm² |
| Fusibile di backup massimo con cablaggio passante di tipo V (generale) | 80 A (gG - 16 mm²) |
| Tensione limite misurata MLV (LG) (Dati di collegamento) | 3730 V |
| Tensione limite misurata MLV (LL) (Dati di collegamento) | 3860 V |
| Tensione limite misurata MLV (LN) (Dati di collegamento) | 2710 V |
| Tensione limite misurata MLV (NG) (Dati di collegamento) | 2590 V |
| Tensione massima di esercizio continuativo UC(LN) (Generale) | 385 V AC |
| Tensione massima di esercizio continuativo UC(L-PE) (Generale) | 358 V AC |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Corrente di scarica impulsiva (10/350) µs (LN), carica (Generale) | 1.25 As |
| Corrente di scarica impulsiva (10/350) µs (L-PE), carica (generale) | 1.25 As |
| Corrente di scarica impulsiva (10/350) µs (N-PE), carica (generale) | 5 As |
| Tensione massima di esercizio continuativo MCOV (LG) (Dati di collegamento) | 385 V AC |
| Tensione massima di esercizio continuativo MCOV (LL) (Dati di collegamento) | 770 V AC |
| Tensione massima di esercizio continuativo MCOV (LN) (Dati di collegamento) | 385 V AC |
| Tensione massima di esercizio continuativo MCOV (NG) (Dati di collegamento) | 264 V AC |
| Corrente di scarica impulsiva (10/350) µs (LN), energia specifica (Generale) | 1.56 kJ/Ω |
| Corrente di scarica impulsiva (10/350) µs (L-PE), energia specifica (Generale) | 1.56 kJ/Ω |
| Corrente di scarica impulsiva (10/350) µs (N-PE), energia specifica (Generale) | 25 kJ/Ω |
| Corrente di scarica impulsiva (10/350) µs (LN), valore di corrente di picco Iimp (Generale) | 2.5 kA |
| Corrente di scarica impulsiva (10/350) µs (L-PE), valore di corrente di picco Iimp (Generale) | 2.5 kA |
| Corrente di scarica impulsiva (10/350) µs (N-PE), valore di corrente di picco Iimp (Generale) | 10 kA |
