VAL-MS 350 VF-RW/3+0-FM/40

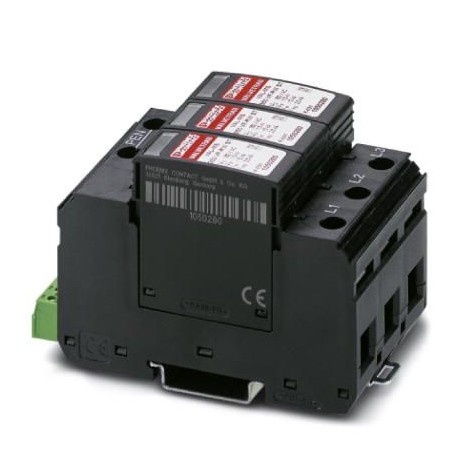

VAL-MS 350 VF-RW/3+0-FM/40 1050284 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4109 in magazzino
Specifiche chiave
Codice GTIN:4055626666501
Nota:Made to Order (non-returnable)
Chiave d'ordine:1050284
Unità di imballaggio:40 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626666501 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1050284 |
| Unità di imballaggio | 40 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | EN 61643-11 2012 |
| Numero tariffario doganale | 85363090 |
| (Condizioni ambientali) | PBT |
| (Circuito di protezione) | 1 A DC |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Quantità minima d'ordine | 40 pc |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| (Descrizioni aggiuntive) | 440 V AC (120 min / withstand mode) |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Profondità (dati commerciali chiave) | 65.7 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 53.4 mm |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 98.7 mm |
| (Indicatore/segnalazione a distanza) | 4.5 Nm (25 mm² ... 35 mm²) |
| Shock (funzionamento) (Dimensioni) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Filettatura della vite (circuito di protezione) | M2 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Peso per pezzo (imballaggio escluso) | 348.080 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Lunghezza di spelatura (circuito di protezione) | 7 mm |
| Metodo di connessione (circuito di protezione) | Plug-in/screw connection via COMBICON |
| Passo orizzontale (dati commerciali chiave) | 3 Div. |
| Corrente di esercizio (circuito di protezione) | 5 mA AC ... 1.5 A AC |
| Tensione di esercizio (circuito di protezione) | 5 V AC ... 250 V AC |
| Coppia di serraggio (circuito di protezione) | 0.25 Nm |
| Modalità di protezione (condizioni ambientali) | L-PE |
| Norme/regolamenti (Dati di connessione) | IEC 61643-11 2011 |
| Funzione di commutazione (circuito di protezione) | PDT contact |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 3 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M5 |
| Tempo di risposta tA (Descrizioni aggiuntive) | ≤ 100 ns |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Tensione nominale UN (Descrizioni aggiuntive) | 240/415 V AC (TN-C) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 16 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Fork-type cable lug |
| Frequenza nominale fN (Descrizioni aggiuntive) | 50 Hz (60 Hz) |
| Corrente residua IPE (Descrizioni aggiuntive) | ≤ 5 µA |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 3 Nm (1,5 mm² ... 16 mm²) |
| Corrente di carico nominale IL (Descrizioni aggiuntive) | 80 A |
| Tensione residua Ures (Descrizioni aggiuntive) | ≤ 1.35 kV (at In) |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 28 ... 16 |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Comportamento TOV a UT(L-PEN) (Descrizioni aggiuntive) | 415 V AC (5 s / withstand mode) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Livello di protezione della tensione Su (Descrizioni aggiuntive) | ≤ 1.5 kV |
| Consumo energetico in standby del PC (Descrizioni aggiuntive) | ≤ 6 mVA |
| Tensione continua massima UC (Descrizioni aggiuntive) | 350 V AC |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 15 ... 2 |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 1.5 mm² ... 35 mm² |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Corrente di cortocircuito nominale ISCCR (Descrizioni aggiuntive) | 25 kA |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 1.5 mm² ... 16 mm² |
| Fusibile di backup massimo con cablaggio derivato (Descrizioni aggiuntive) | 125 A (gG) |
| Corrente di scarica nominale In(8/20) µs (Descrizioni aggiuntive) | 10 kA |
| Corrente di scarica massima Imax(8/20) µs (Descrizioni aggiuntive) | 20 kA |
| Fusibile di backup massimo con cablaggio passante di tipo V (Descrizioni aggiuntive) | 80 A (gG) |
| Corrente di scarica impulsiva (10/350) µs, carica (Descrizioni aggiuntive) | 1.25 As |
| Tensione di innesco del fronte d'onda a 6 kV (1,2/50) µs (Descrizioni aggiuntive) | ≤ 1.5 kV |
| Corrente di scarica impulsiva (10/350) µs, valore di picco limp (Descrizioni aggiuntive) | 2.5 kA |
| Corrente di scarica impulsiva (10/350) µs, energia specifica (Descrizioni aggiuntive) | 1.56 kJ/Ω |
Descrizione del prodotto
Plug-in leakage current proof surge arrester with increased lightning current shunt capability, for three-phase power supply networks, with N and PE in a common conductor (4-conductor system: L1, L2,L
