Disponibile Prodotto più richiesto
VAL-MS 320/3+1/FM

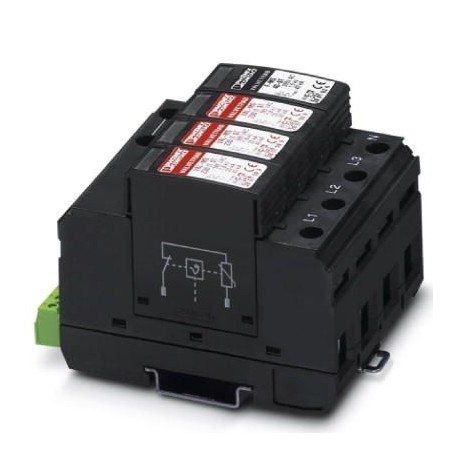

VAL-MS 320/3+1/FM 2859181 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4340 in magazzino
Specifiche chiave
Codice GTIN:4017918911218
Chiave d'ordine:2859181
(Generale):440 V AC (120 min / safe failure mode)
Pagina del catalogo:Page 52 (C-4-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918911218 |
| Chiave d'ordine | 2859181 |
| (Generale) | 440 V AC (120 min / safe failure mode) |
| Pagina del catalogo | Page 52 (C-4-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | N-G |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PBT |
| (Circuito di protezione) | 1 A DC |
| (Dati di connessione UL) | EN 61643-11 2012 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Tipo SPD (dati di connessione) | 4CA |
| Profondità (dati commerciali chiave) | 65.7 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 71 mm |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 98.7 mm |
| Tensione nominale UN (Generale) | 240/415 V AC (TN-S) |
| (Indicatore/segnalazione a distanza) | 4.5 Nm (25 mm² ... 35 mm²) |
| Tensione nominale (dati di collegamento) | 240/415 V AC |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Corrente residua IPE (Generale) | ≤ 5 µA |
| Shock (funzionamento) (Dimensioni) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 80 A |
| Tempo di risposta tA(LN) (Generale) | ≤ 25 ns |
| Tempo di risposta tA(L-PE) (Generale) | ≤ 100 ns |
| Tempo di risposta tA(N-PE) (Generale) | ≤ 100 ns |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Filettatura della vite (circuito di protezione) | M2 |
| Comportamento TOV a UT(LN) (Generale) | 415 V AC (5 s / withstand mode) |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Comportamento TOV a UT(N-PE) (Generale) | 1200 V AC (200 ms / withstand mode) |
| Vibrazione (funzionamento) (Dimensioni) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Frequenza nominale (dati di connessione) | 50/60 Hz |
| Modalità di protezione (Dati di connessione) | L-L |
| Tensione residua Ures(LN) (Generale) | ≤ 1.5 kV (at In) |
| Peso per pezzo (imballaggio escluso) | 406.600 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Corrente di esercizio (specifiche UL) | 1 A AC |
| Tensione di esercizio (specifiche UL) | 125 V AC |
| Tensione residua Ures(L-PE) (Generale) | ≤ 1.9 kV (at In) |
| Tensione residua Ures(N-PE) (Generale) | ≤ 0.4 kV (at In) |
| Lunghezza di spelatura (circuito di protezione) | 7 mm |
| Coppia di serraggio (specifiche UL) | 4 lbf-in. |
| Metodo di connessione (circuito di protezione) | Plug-in/screw connection via COMBICON |
| Passo orizzontale (dati commerciali chiave) | 4 Div. |
| Corrente di esercizio (circuito di protezione) | 5 mA AC ... 750 mA AC |
| Tensione di esercizio (circuito di protezione) | 5 V AC ... 250 V AC |
| Consumo energetico in standby PC (generale) | ≤ 450 mVA |
| Coppia di serraggio (circuito di protezione) | 0.25 Nm |
| Modalità di protezione (condizioni ambientali) | L-N |
| Funzione di commutazione (circuito di protezione) | PDT contact |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M5 |
| Norme/regolamenti (dati di collegamento UL) | IEC 61643-11 2011 |
| Livello di protezione della tensione Up(LN) (Generale) | ≤ 1.5 kV |
| Sistema di distribuzione dell'energia (dati di connessione) | Wye |
| Livello di protezione della tensione Up (L-PE) (Generale) | ≤ 1.9 kV |
| Livello di protezione della tensione Up (N-PE) (Generale) | ≤ 1.5 kV |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TN-S |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Corrente di cortocircuito nominale ISCCR (generale) | 25 kA |
| Fusibile di backup massimo con cablaggio derivato (generale) | 125 A (gG) |
| Tensione continua massima UC(N-PE) (Generale) | 260 V AC |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 16 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Fork-type cable lug |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 3 Nm (1,5 mm² ... 16 mm²) |
| Sezione trasversale del conduttore AWG (specifiche UL) | 30 ... 14 |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 28 ... 16 |
| Corrente di scarica nominale In(8/20) µs (Generale) | 20 kA |
| Coppia di serraggio (indicatore UL/segnalazione remota) | 30 lbf-in. |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Corrente di scarica massima Imax(8/20) µs (Generale) | 40 kA |
| Valutazione dell'interruzione della corrente di seguito Ifi(N-PE) (Generale) | 100 A |
| Corrente di scarica nominale In(LG) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(LL) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(LN) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(NG) (Dati di collegamento) | 20 kA |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Fusibile di backup massimo con cablaggio passante di tipo V (generale) | 80 A (gG) |
| Tensione limite misurata MLV (LG) (Dati di collegamento) | 2720 V |
| Tensione limite misurata MLV (LL) (Dati di collegamento) | 2900 V |
| Tensione limite misurata MLV (LN) (Dati di collegamento) | 2030 V |
| Tensione limite misurata MLV (NG) (Dati di collegamento) | 1370 V |
| Tensione massima di esercizio continuativo UC(LN) (Generale) | 335 V AC |
| Tensione massima di esercizio continuativo UC(L-PE) (Generale) | 335 V AC |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 15 ... 2 |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 1.5 mm² ... 35 mm² |
| Sezione trasversale del conduttore AWG (indicatore UL/segnalazione remota) | 10 ... 2 |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 1.5 mm² ... 16 mm² |
| Tensione massima di esercizio continuativo MCOV (LG) (Dati di collegamento) | 320 V AC |
| Tensione massima di esercizio continuativo MCOV (LL) (Dati di collegamento) | 640 V AC |
| Tensione massima di esercizio continuativo MCOV (LN) (Dati di collegamento) | 320 V AC |
| Tensione massima di esercizio continuativo MCOV (NG) (Dati di collegamento) | 260 V AC |
Descrizione del prodotto
4-channel surge protection device, for mounting on NS 35/7.5, with remote indication (FM) contact as switch, voltage 230 V AC
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
