VAL-MS/2+0-BE

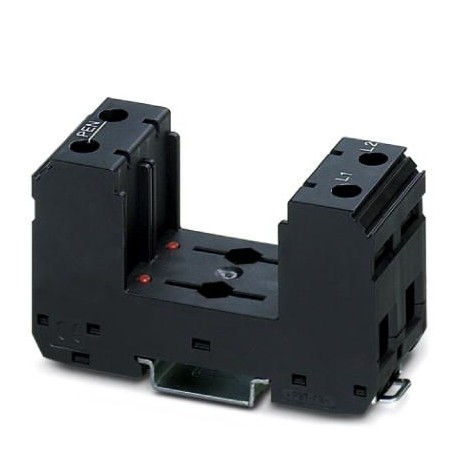

VAL-MS/2+0-BE 2804584 PHOENIX CONTACT Type 2 surge protection base element
$0.00USD
4162 in magazzino
Specifiche chiave
Codice GTIN:4046356345491
Chiave d'ordine:2804584
Pagina del catalogo:Page 58 (C-4-2017)
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356345491 |
| Chiave d'ordine | 2804584 |
| Pagina del catalogo | Page 58 (C-4-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85366990 |
| (Condizioni ambientali) | T2 |
| (Circuito di protezione) | 4.5 Nm (25 mm² ... 35 mm²) |
| (Dati di connessione UL) | EN 61643-11 2012 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | Base element, DIN rail mounting |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Tipo SPD (dati di connessione) | 4CA |
| Profondità (dati commerciali chiave) | 51.5 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 35.6 mm |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 89.8 mm |
| Tensione nominale (dati di collegamento) | 690 V AC |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Shock (funzionamento) (Dimensioni) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 80 A |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Filettatura della vite (circuito di protezione) | M5 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Peso per pezzo (imballaggio escluso) | 151.890 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PBT |
| Lunghezza di spelatura (circuito di protezione) | 16 mm |
| Coppia di serraggio (specifiche UL) | 30 lbf-in. |
| Metodo di connessione (circuito di protezione) | Fork-type cable lug |
| Passo orizzontale (dati commerciali chiave) | 2 Div. |
| Coppia di serraggio (circuito di protezione) | 3 Nm (1,5 mm² ... 16 mm²) |
| Tensione continua massima UC (Generale) | 500 V AC |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 2 |
| Norme/regolamenti (dati di collegamento UL) | IEC 61643-11 2011 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Corrente di cortocircuito nominale ISCCR (generale) | 25 kA |
| Fusibile di backup massimo con cablaggio derivato (generale) | 200 A (gG) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Sezione trasversale del conduttore AWG (specifiche UL) | 10 ... 2 |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 15 ... 2 |
| Sezione trasversale del conduttore solida (circuito di protezione) | 1.5 mm² ... 35 mm² |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | none |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 1.5 mm² ... 16 mm² |
| Fusibile di backup massimo con cablaggio passante di tipo V (generale) | 80 A (gG) |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
Descrizione del prodotto
Base element type 2 dischargers prods series. VALVETRAB MS. Execution for two-phase power supplies with PEN conductor.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
