VAL-MS 1500DC-PV/2+V

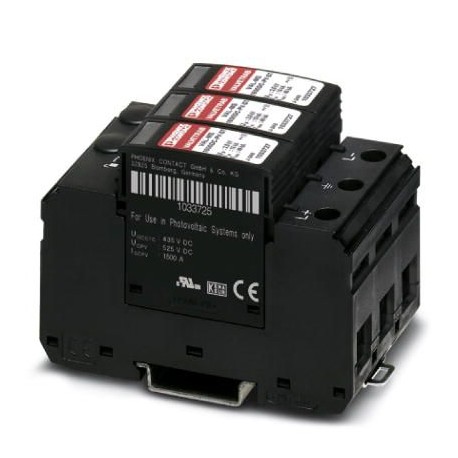

VAL-MS 1500DC-PV/2+V 1033708 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4003 in magazzino
Specifiche chiave
Codice GTIN:4055626540351
Chiave d'ordine:1033708
Unità di imballaggio:1 pc
Nota (generale):The device is intended for touch proof installation in a housing. Ensure that there is a gap of at least 8 mm between the active and grounded parts in the connection area.
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626540351 |
| Chiave d'ordine | 1033708 |
| Unità di imballaggio | 1 pc |
| Nota (generale) | The device is intended for touch proof installation in a housing. Ensure that there is a gap of at least 8 mm between the active and grounded parts in the connection area. |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | (DC-) - G |
| Numero tariffario doganale | 85354000 |
| (Condizioni ambientali) | PBT-FR |
| Altitudine (Dimensioni) | ≤ 3000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| (Descrizioni aggiuntive) | ≤ 6 kV (at 30 kA) |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Tipo SPD (dati di connessione) | 1CA |
| Profondità (dati commerciali chiave) | 65.7 mm |
| Larghezza (dati commerciali chiave) | 53.4 mm |
| (Dati tecnici aggiuntivi) | 4.5 Nm (25 mm² ... 35 mm²) |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 89.8 mm |
| Shock (funzionamento) (Dimensioni) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Tensione nominale (dati di collegamento) | 1500 V DC |
| Accessibilità (condizioni ambientali) | Accessible |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (5-500 Hz/2.5 h/XYZ) |
| Modalità di protezione (Dati di connessione) | (DC+) - (DC-) |
| Peso per pezzo (imballaggio escluso) | 335.300 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR |
| Coppia di serraggio (specifiche UL) | 30 lbf-in. |
| Passo orizzontale (dati commerciali chiave) | 3 Div. |
| Modalità di protezione (condizioni ambientali) | (L+) - (L-) |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Filettatura della vite (Ulteriori dati tecnici) | M5 |
| Comportamento di guasto SPD (condizioni ambientali) | OCM (Open-circuit mode) |
| Luogo di installazione (condizioni ambientali) | Inside |
| Tempo di risposta tA (Descrizioni aggiuntive) | ≤ 25 ns |
| Norme/regolamenti (dati di collegamento UL) | EN 50539-11 2013 |
| Sistema di distribuzione dell'energia (dati di connessione) | DC PV |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 85 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | DC |
| Classificazione dei test IEC (condizioni ambientali) | PV II |
| Lunghezza di spelatura (ulteriori dati tecnici) | 16 mm |
| Configurazione della connessione (condizioni ambientali) | Y configuration |
| Metodo di collegamento (Dati tecnici aggiuntivi) | Fork-type cable lug |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Coppia di serraggio (Dati tecnici aggiuntivi) | 3 Nm (1,5 mm² ... 16 mm²) |
| Corrente di scarica nominale In (dati di collegamento) | 10 kA |
| Corrente residua IPE (Descrizioni aggiuntive) | ≤ 350 µA DC |
| Sezione trasversale del conduttore AWG (specifiche UL) | 10 ... 2 |
| Corrente di carico nominale IL (Descrizioni aggiuntive) | 80 A |
| Tensione residua Ures (Descrizioni aggiuntive) | ≤ 5 kV (at In) |
| Grado di protezione della tensione VPR (dati di connessione) | 4 kV |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | optical |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Corrente di cortocircuito nominale (SCCR) (dati di collegamento) | 50 kA |
| Livello di protezione della tensione Su (Descrizioni aggiuntive) | ≤ 5 kV |
| Consumo energetico in standby del PC (Descrizioni aggiuntive) | ≤ 250 mVA |
| Sezione trasversale del conduttore AWG (Dati tecnici aggiuntivi) | 15 ... 2 |
| Sezione trasversale del conduttore solida (Dati tecnici aggiuntivi) | 1.5 mm² ... 35 mm² |
| Corrente di funzionamento continua ICPV (Descrizioni aggiuntive) | < 350 µA |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Tensione massima di esercizio continuativo MCOV (dati di collegamento) | 1500 V DC |
| Sezione trasversale del conduttore flessibile (Ulteriori dati tecnici) | 1.5 mm² ... 16 mm² |
| Corrente di cortocircuito nominale ISCPV (Descrizioni aggiuntive) | 2000 A |
| Distanza tra parti attive e parti messe a terra (condizioni ambientali) | 8 mm |
| Corrente di scarica nominale (8/20) µs (Descrizioni aggiuntive) | 15 kA |
| Corrente di scarica massima Imax(8/20) µs (Descrizioni aggiuntive) | 30 kA |
| Corrente di scarica totale Itotal(8/20) µs (Descrizioni aggiuntive) | 30 kA |
| Posizione di installazione del dispositivo di disconnessione (condizioni ambientali) | Internal |
| Tensione massima di esercizio continuativo UCPV (Descrizioni aggiuntive) | 1500 V DC |
| Corrente di scarica nominale In(8/20) µs (Circuito di protezione lato tensione CC (CC)) | 20 kA (4x (5x In| 120 s) | 30 min)) |
| Corrente di scarica massima Imax(8/20) µs (Circuito di protezione lato tensione CC (CC)) | 40 kA |
Descrizione del prodotto
Surge charger for isolated direct current systems of 1500 V DC and 2 poles, for rail mounting, 3-pole base element, three plug-in protection elements with temperature control, status signaling in each
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
