VAL-CP-MCB-3C-350/40/FM

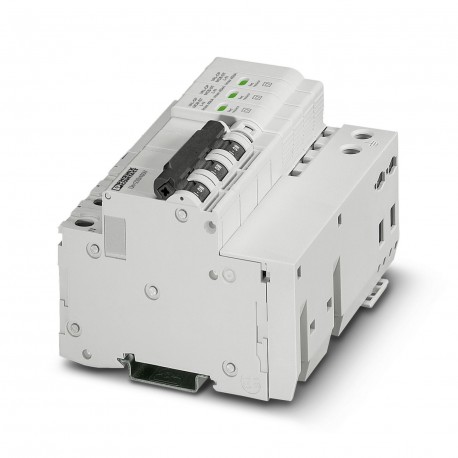

VAL-CP-MCB-3C-350/40/FM 2882776 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3568 in magazzino
Specifiche chiave
:T2
Nota:2011
Tipo:DIN rail module, two-section, divisible
Colore:light gray (RAL 7035)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| T2 | |
| Nota | 2011 |
| Tipo | DIN rail module, two-section, divisible |
| Colore | light gray (RAL 7035) |
| Profondità | 76 mm |
| Larghezza | 114 mm |
| Altezza | 101 mm |
| Tipo EN | T2 |
| Altitudine | ≤ 2000 m (amsl) |
| Tipo di prodotto | Surge arrester |
| filettatura | M5 |
| Tipo di montaggio | DIN rail: 35 mm |
| Gruppo di materiali | I |
| Famiglia di prodotti | SEC Family |
| Nome della connessione | Remote fault indicator contact |
| Revisione dell'articolo | 11 |
| passo orizzontale | 6.5 Div. |
| Materiale dell'alloggiamento | PBT-FR |
| Grado di inquinamento | 2 |
| Tempo di risposta tA | ≤ 25 ns |
| Lunghezza di spogliatura | 14 mm |
| Metodo di connessione | Screw connection |
| Corrente di esercizio | 1 mA AC ... 2 A AC |
| Tensione di esercizio | 250 V AC |
| Coppia di serraggio | 3.5 Nm |
| Modalità di protezione | L-PEN |
| Tensione nominale UN | 240/415 V AC (TN-C) |
| Funzione di commutazione | Changeover contact |
| Comportamento TOV presso UT | 415 V AC (5 s / withstand mode) |
| Disegno dimensionale | |
| Direzione dell'azione | 3L-N/PE |
| Materiale isolante | PBT-FR |
| Numero di posizioni | 3 |
| Grado di protezione | IP20 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Categoria di sovratensione | III |
| Valore CTI del materiale | 600 |
| Tensione residua Ures | ≤ 2.3 kV (at In) |
| Sistema di alimentazione IEC | TN-C |
| Classificazione dei test IEC | II |
| Standard/specifiche | IEC 61643-11 |
| Sezione trasversale del conduttore AWG | 18 ... 2 |
| Livello di protezione della tensione Su | ≤ 2.5 kV |
| Sezione trasversale del conduttore rigida | 4 mm² ... 35 mm² |
| Tensione massima continua UC | 350 V AC |
| Messaggio di errore di protezione da sovratensione | Optical, remote indicator contact |
| Temperatura ambiente (funzionamento) | -25 °C ... 60 °C |
| Sezione trasversale del conduttore flessibile | 4 mm² ... 25 mm² |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % |
| Corrente di cortocircuito nominale ISCCR | 25 kA |
| Grado di infiammabilità secondo UL 94 | V-0 |
| Corrente di scarica nominale In(8/20) µs | 15 kA |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Corrente di scarica massima Imax(8/20) µs | 30 kA |
| Fusibile di backup massimo con cablaggio passante di tipo V | 40 A (gG) |
Descrizione del prodotto
Combination of type 2 surge protection and arrester pre-fuse, with monitoring of the discharger and pre-fuse, in combination with status indication and remote indication contact. Implementation: 4-con
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
