VAL-CP-2C-350

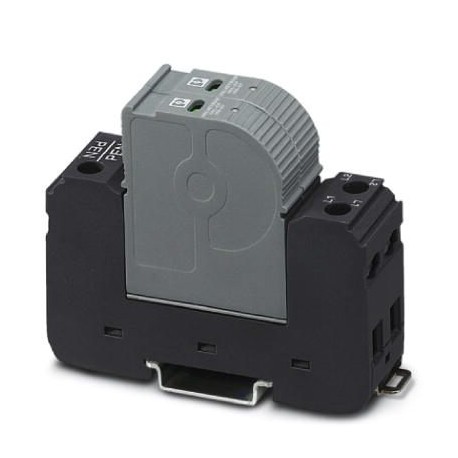

VAL-CP-2C-350 2859589 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4558 in magazzino
Specifiche chiave
Codice GTIN:4017918960834
Nota:Made to Order (non-returnable)
Chiave d'ordine:2859589
(Generale):63 A (gG / TWIN ferrule 2x 10mm²)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918960834 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2859589 |
| (Generale) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| Pagina del catalogo | Page 41 (C-6-2013) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | L-N |
| (specifiche UL) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Numero tariffario doganale | 85363010 |
| (Condizioni ambientali) | black |
| (Circuito di protezione) | 1 A DC (30 V DC) |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | gray/blue |
| Tipo SPD (dati di connessione) | 4CA |
| Profondità (dati commerciali chiave) | 71.5 mm |
| Larghezza (dati commerciali chiave) | 25.3 mm |
| Tipo EN (Condizioni ambientali) | T2 |
| Altezza (dati commerciali chiave) | 98 mm |
| Tensione nominale UN (Generale) | 240/415 V AC (TN-C) |
| RoHS Cina (specifiche UL) | Environmentally Friendly Use Period = 50 |
| Tensione nominale (dati di collegamento) | 277/480 V AC |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Shock (funzionamento) (Dimensioni) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| Grado di protezione (Dimensioni) | IP20 |
| Tempo di risposta tA(L-PEN) (Generale) | ≤ 25 ns |
| Filettatura della vite (circuito di protezione) | M2 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Frequenza nominale (dati di connessione) | 50/60 Hz |
| Comportamento TOV a UT(L-PEN) (Generale) | 415 V AC (5 s / withstand mode) |
| Modalità di protezione (Dati di connessione) | L-L |
| Peso per pezzo (imballaggio escluso) | 225.650 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PBT-FR |
| Lunghezza di spelatura (circuito di protezione) | 7 mm |
| Metodo di connessione (circuito di protezione) | Pluggable screw connection |
| Passo orizzontale (dati commerciali chiave) | 1.4 Div. |
| Corrente di esercizio (circuito di protezione) | 5 mA AC ... 1 A AC |
| Tensione di esercizio (circuito di protezione) | 5 V AC ... 250 V AC |
| Tensione residua Ures (L-PEN) (Generale) | ≤ 1.5 kV (at In) |
| Coppia di serraggio (circuito di protezione) | 0.25 Nm |
| Modalità di protezione (condizioni ambientali) | L-PEN |
| Funzione di commutazione (circuito di protezione) | PDT contact |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 2 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M5 |
| Sistema di distribuzione dell'energia (dati di connessione) | Wye |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TN-C |
| Classificazione dei test IEC (condizioni ambientali) | II |
| Corrente di cortocircuito nominale ISCCR (generale) | 25 kA |
| Livello di protezione della tensione Up (L-PEN) (Generale) | ≤ 1.5 kV |
| Fusibile di backup massimo con cablaggio derivato (generale) | 315 A (gG) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 16 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Screw connection |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 4.5 Nm |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 28 ... 16 |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Corrente di scarica nominale In(LL) (Dati di collegamento) | 20 kA |
| Corrente di scarica nominale In(LN) (Dati di collegamento) | 20 kA |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Fusibile di backup massimo con cablaggio passante di tipo V (generale) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| Tensione limite misurata MLV (LL) (Dati di collegamento) | 3280 V |
| Tensione limite misurata MLV (LN) (Dati di collegamento) | 2000 V |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 12 ... 4 |
| Tensione massima di esercizio continuativo UC(L-PEN) (Generale) | 350 V AC |
| Corrente di scarica nominale In(8/20) µs (L-PEN) (Generale) | 20 kA |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 2.5 mm² ... 25 mm² |
| Corrente di scarica massima Imax(8/20) µs (L-PEN) (Generale) | 40 kA |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 2.5 mm² ... 16 mm² |
| Tensione massima di esercizio continuativo MCOV (LL) (Dati di collegamento) | 700 V AC |
| Tensione massima di esercizio continuativo MCOV (LN) (Dati di collegamento) | 350 V AC |
