UW 16

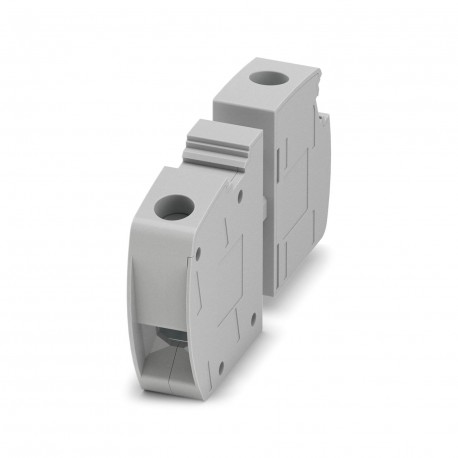

UW 16 3073348 PHOENIX CONTACT Panel feed-through terminal block
$5.96USD
1724 in magazzino
Specifiche chiave
:• Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data.
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pece:12 mm
Vite:M4
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| • Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data. | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pece | 12 mm |
| Vite | M4 |
| Risultato | Test passed |
| Larghezza [w] | 12 mm |
| Applicazione | without spacer plate |
| Altezza [h3] | 41.14 mm |
| Altezza [h4] | 38.31 mm |
| Lunghezza [l1] | 36.83 mm |
| Lunghezza [l2] | 29.51 mm |
| Nota di sicurezza | • Only electrically qualified personnel may install and operate the product.To recognize and prevent danger, the qualified personnel must be familiar with the basics of electrical engineering. |
| Temperatura | 960 °C |
| Tipo di prodotto | Panel feed-through terminal block |
| Specifica | IEC 60947-7-1:2009-04 |
| Numero di righe | 1 |
| Famiglia di prodotti | UW 16 |
| Colore (alloggiamento) | gray (7042) |
| Revisione dell'articolo | 03 |
| Sistema di connettori | UW 16 / PW 16 |
| Materiale di contatto | Cu alloy |
| Lunghezza di spogliatura | 16 mm |
| Tempo di esposizione | 30 s |
| Metodo di connessione | Screw connection with tension sleeve |
| Coppia di serraggio | 2 Nm ... 2.3 Nm |
| Tipo di imballaggio | packed in cardboard |
| Corrente nominale IN | 76 A |
| Tensione nominale UN | 500 V (without spacer plate) |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 1 |
| Numero di potenziali | 1 |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 16 mm² |
| Numero di connessioni | 2 |
| Tensione nominale (III/3) | 500 V |
| Caratteristiche della superficie | tin-plated |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | B7 |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (III/3) | 6 kV |
| Sezione trasversale del conduttore rigida | 6 mm² ... 25 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Sezione trasversale del conduttore flessibile | 6 mm² ... 16 mm² |
| Tensione nominale di isolamento (III/3) | 500 V |
| Test di aumento della temperatura richiesto | Increase in temperature ≤ 45 K |
| distanza superficiale minima (III/3) | 6.3 mm |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| 2 conduttori con la stessa sezione trasversale, solidi | 2.5 mm² ... 10 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 2.5 mm² ... 6 mm² |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 5.5 mm |
| Direzione di collegamento del conduttore alla direzione di inserimento | 0 ° |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 6 mm² ... 16 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 6 mm² ... 16 mm² |
| Sezione trasversale del conduttore/tipo di conduttore/valore di riferimento della forza di trazione/valore effettivo | 6 mm² / solid / > 80 N |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 4 mm² ... 6 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 4 mm² ... 6 mm² |
Descrizione del prodotto
Terminal block, connection type: Screw connection with traction capsule, Screw connection with traction capsule, number of poles: 1, charging current: 76 A, cross-section: 6 mm² - 25 mm², connection d
