Disponibile Prodotto più richiesto
UTTB 2,5-2DIO/O-UL/UR-UL

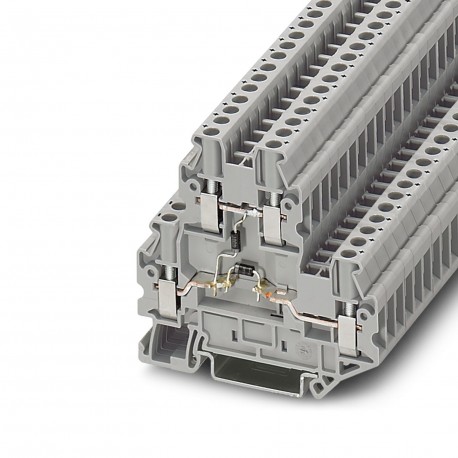

UTTB 2,5-2DIO/O-UL/UR-UL 3046676 PHOENIX CONTACT Component terminal block
$6.46USD
1593 in magazzino
Specifiche chiave
:2.5 mm² / 0.7 kg
Colore:gray (RAL 7042)
Profondità:64.4 mm
Larghezza:5.2 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 2.5 mm² / 0.7 kg | |
| Colore | gray (RAL 7042) |
| Profondità | 64.4 mm |
| Larghezza | 5.2 mm |
| Altezza | 69.9 mm |
| Risultato | Test passed |
| Generale | The max. current is determined by the diode. Installed: diode 1300 V 1 A, reverse voltage: 1300 V, maximum continuous current 0.5 A. |
| Spettro | Service life test category 1, class B, body mounted |
| Livello ASD | 0.02g²/Hz |
| Frequenza | f1= 5 Hz to f2= 150 Hz |
| Potenziali | 2 |
| Forma dell'impulso | Half-sine |
| Rivoluzioni | 135 |
| Accelerazione | 0.8g |
| Tipo di prodotto | Component terminal block |
| filettatura | M3 |
| Tipo di montaggio | NS 35/7,5 |
| Specifica | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo di componente | Diode 1N4007 |
| Numero di righe | 2 |
| Velocità di rotazione | 10 rpm |
| Durata dello shock | 30 ms |
| Larghezza della copertura terminale | 2.2 mm |
| Corrente nominale | 0.5 A |
| Pannello laterale aperto | Yes |
| tensione inversa | 1300 V |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 08 |
| Lunghezza di spogliatura | 9 mm |
| Tempo di esposizione | 30 s |
| Sezione trasversale AWG | 26 ... 12 (converted acc. to IEC) |
| Coppia di serraggio | 0.5 ... 0.6 Nm |
| Profondità su NS 35/15 | 72.5 mm |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 65 mm |
| Materiale isolante | PA |
| Tensione di sovratensione nominale | 6 kV |
| Punto di riferimento della forza di prova | 1 N |
| Corrente di carico massima | 0.5 A |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 2.5 mm² |
| Numero di connessioni | 4 |
| Punto di riferimento della tensione di prova | 7.3 kV |
| Durata del test per asse | 5 h |
| Supporto di fissaggio/guida DIN | NS 35 |
| Tensione di isolamento nominale | 500 V |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A3 |
| Sezione trasversale del conduttore rigida | 0.14 mm² ... 4 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Sezione trasversale/peso del conduttore | 0.14 mm² / 0.2 kg |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Temperatura ambiente (funzionamento) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Numero di connessioni per livello | 2 |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 4 mm² |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| Corrente di breve durata 4 mm² | 0.48 kA |
| Corrente di breve durata 2,5 mm² | 0.3 kA |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 26 ... 12 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.14 mm² ... 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.14 mm² ... 1.5 mm² |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 0.77 W |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.14 mm² ... 2.5 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.14 mm² ... 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.14 mm² ... 1.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² ... 1.5 mm² |
Descrizione del prodotto
Terminal for components, The maximum current is determined by the diode. Mounted: 1300 V 1 A diode, reverse voltage: 1300 V, constant limit current: 0.5 A., with integrated diode, rated voltage: 500 V
