Disponibile Prodotto più richiesto
UTRE 6-2/F19

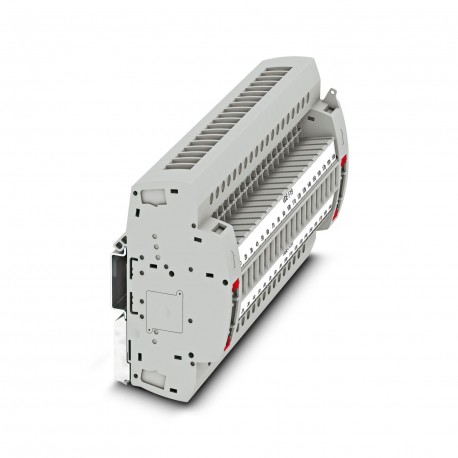

UTRE 6-2/F19 3069432 PHOENIX CONTACT Test terminal strip
$0.00USD
3773 in magazzino
Specifiche chiave
:NS 35/15
Colore:gray (RAL 7042)
Profondità:56.5 mm
Pece:8.2 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| NS 35/15 | |
| Colore | gray (RAL 7042) |
| Profondità | 56.5 mm |
| Pece | 8.2 mm |
| Larghezza | 187.5 mm |
| Altezza | 100 mm |
| Generale | A detailed circuit diagram can be found under Miscellaneous Downloads |
| Potenziali | 19 |
| Tipo di prodotto | Test terminal strip |
| filettatura | M4 |
| Tipo di montaggio | NS 35/7,5 |
| Numero di righe | 1 |
| Tensione nominale | 400 V AC/DC |
| Pannello laterale aperto | No |
| Revisione dell'articolo | 08 |
| Lunghezza di spogliatura | 10 mm |
| Sezione trasversale AWG | 24 ... 8 (converted acc. to IEC) |
| Coppia di serraggio | 1.5 ... 1.8 Nm |
| Profondità su NS 35/15 | 69.3 mm |
| Tensione di sovratensione di prova | 5 kV |
| Profondità su NS 35/7,5 | 61.8 mm |
| Materiale isolante | PA |
| Numero di posizioni | 19 |
| Tensione di sovratensione nominale | 4 kV |
| Corrente di carico massima | 30 A (with 10 mm² conductor cross section) |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 6 mm² |
| Numero di connessioni | 38 |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A5 |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 10 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Numero di connessioni per livello | 38 |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 10 mm² |
| Collegamento secondo lo standard | IEC 60947-7-1 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 24 ... 8 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.2 mm² ... 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.2 mm² ... 2.5 mm² |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 1.31 W |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.25 mm² ... 6 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.25 mm² ... 6 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.25 mm² ... 1.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² ... 2.5 mm² |
Descrizione del prodotto
Test pin strip, with VDE type F19 coding, nominal voltage: 400 V, number of connections: 38, number of poles: 19, connection type: Screw connection, 1st floor, Sizing section: 6 mm², section: 0.2 mm²
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
