UT 4-QUATTRO/ 2P BU

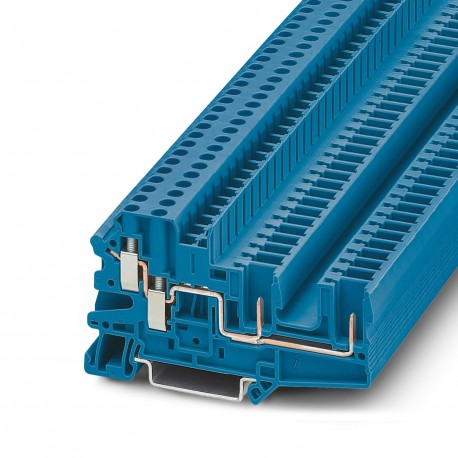

UT 4-QUATTRO/ 2P BU 3060306 PHOENIX CONTACT Feed-through terminal block
$2.33USD
4333 in magazzino
Specifiche chiave
:NS 35/15
Colore:blue (RAL 5015)
Larghezza:6.2 mm
Altezza:82.4 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| NS 35/15 | |
| Colore | blue (RAL 5015) |
| Larghezza | 6.2 mm |
| Altezza | 82.4 mm |
| Generale | The max. load current must not be exceeded by the total current of all connected conductors.Current and voltage are determined by the plug used. |
| Potenziali | 1 |
| Tipo di prodotto | Plug-in terminal block |
| filettatura | M3 |
| Tipo di montaggio | NS 35/7,5 |
| Numero di righe | 1 |
| Larghezza della copertura terminale | 2.2 mm |
| Corrente nominale | 32 A |
| Tensione nominale | 500 V |
| Pannello laterale aperto | Yes |
| Revisione dell'articolo | 06 |
| Lunghezza di spogliatura | 9 mm |
| Sezione trasversale AWG | 26 ... 10 (converted acc. to IEC) |
| Coppia di serraggio | 0.6 ... 0.8 Nm |
| Profondità su NS 35/15 | 55 mm |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 47.5 mm |
| Materiale isolante | PA |
| Tensione di sovratensione nominale | 6 kV |
| Corrente di carico massima | 32 A (with 6 mm² conductor cross section) |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 4 mm² |
| Numero di connessioni | 4 |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A4 |
| Sezione trasversale del conduttore rigida | 0.14 mm² ... 6 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Temperatura ambiente (funzionamento) | -60 °C (max. operating temperature see derating curve) |
| Numero di connessioni per livello | 4 |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 6 mm² |
| Collegamento secondo lo standard | IEC 61984 |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 26 ... 10 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.14 mm² ... 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.14 mm² ... 1.5 mm² |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 1.02 W |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.14 mm² ... 4 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.14 mm² ... 4 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.14 mm² ... 1.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² ... 1 mm² |
Descrizione del prodotto
Feed-through terminal, nominal voltage: 500 V, nominal current: 32 A, number of connections: 4, connection type: Screw connection / plug-in connection, Dimensioning cross-section: 4 mm², cross-section
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
