USLKG 5-1

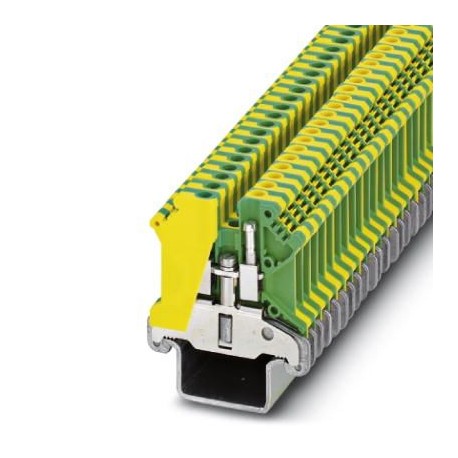

USLKG 5-1 0441517 PHOENIX CONTACT Ground modular terminal block, Connection method: Screw connection, Number..
$0.00USD
3580 in magazzino
Specifiche chiave
Nota:When aligning with a feed-through terminal block with the same shape, an end cover must be interposed with insulation voltages of > 690 V
Colore:green-yellow
Larghezza:6.2 mm
Lunghezza:42.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | When aligning with a feed-through terminal block with the same shape, an end cover must be interposed with insulation voltages of > 690 V |
| Colore | green-yellow |
| Larghezza | 6.2 mm |
| Lunghezza | 42.5 mm |
| Altezza NS 32 | 52 mm |
| filettatura | M3 |
| Altezza NS 35/15 | 54.5 mm |
| Pannello laterale aperto | nein |
| Altezza NS 35/7,5 | 47 mm |
| Numero di livelli | 1 |
| Grado di inquinamento | 3 |
| Lunghezza di spogliatura | 8 mm |
| Metodo di connessione | Screw connection |
| Materiale isolante | PA |
| Numero di posizioni | 1 |
| Tensione di sovratensione nominale | 8 kV |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 4 mm² |
| Numero di connessioni | 2 |
| Coppia di serraggio massima | 0.8 Nm |
| Coppia di serraggio, min | 0.6 Nm |
| Gruppo di materiali isolanti | I |
| Sezione trasversale del conduttore AWG max. | 10 |
| Sezione trasversale del conduttore AWG min. | 24 |
| Collegamento secondo lo standard | IEC 60947-7-2 |
| Sezione trasversale del conduttore solido max. | 6 mm² |
| Sezione trasversale del conduttore min. | 0.2 mm² |
| Sezione trasversale del conduttore flessibile max. | 4 mm² |
| Sezione trasversale del conduttore flessibile min. | 0.2 mm² |
| Grado di infiammabilità secondo UL 94 | V0 |
| Sezione trasversale massima del conduttore AWG, flessibile | 12 |
| Sezione trasversale minima del conduttore AWG, flessibile | 24 |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| 2 conduttori con la stessa sezione trasversale, solidi max. | 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi min. | 0.2 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. | 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. | 0.2 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. | 2.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica min. | 0.25 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. | 4 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza guaina in plastica, max. | 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza guaina in plastica, min. | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, min. | 0.5 mm² |
Descrizione del prodotto
Protective conductor rail terminal with screw connection, cross section: 0.2 mm² - 6 mm², AWG: 24 - 10, width: 6.2 mm, colour: green-yellow, mounting type: NS 35..., especially suitable for NS 35/ 15-
