USIG

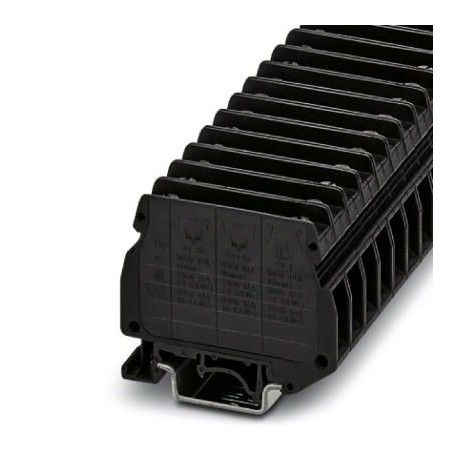

USIG 0920083 PHOENIX CONTACT Fuse modular terminal block
$0.00USD
4128 in magazzino
Specifiche chiave
Codice GTIN:4017918010133
Chiave d'ordine:0920083
Pagina del catalogo:Page 460 (C-1-2017)
Unità di imballaggio:50 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918010133 |
| Chiave d'ordine | 0920083 |
| Pagina del catalogo | Page 460 (C-1-2017) |
| Unità di imballaggio | 50 pc |
| Larghezza (generale) | 10.2 mm |
| Lunghezza (generale) | 61 mm |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | IEC 60947-7-3 |
| Numero tariffario doganale | 85369095 |
| (Dati commerciali chiave) | 500 V (As a disconnect terminal block) |
| Altezza NS 32 (Generale) | 56.6 mm |
| Altezza NS 35/15 (Generale) | 59.1 mm |
| Filettatura della vite (dimensioni) | M4 |
| Fusibile (dati commerciali chiave) | G / 5 x 20 / 5 x 25 / 5 x 30 / 6.3 x 32 |
| Altezza NS 35/7,5 (Generale) | 51.6 mm |
| Colore (dati commerciali chiave) | black |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Lunghezza di spogliatura (dimensioni) | 13 mm |
| Metodo di collegamento (Dimensioni) | Screw connection |
| Tipo di fusibile (dati commerciali chiave) | Glass / ceramics / ... |
| Coppia di serraggio max (Dimensioni) | 1.8 Nm |
| Coppia di serraggio, min (Dimensioni) | 1.5 Nm |
| Peso per pezzo (imballaggio escluso) | 26.800 g |
| Pannello laterale aperto (dati commerciali chiave) | No |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Calibro cilindrico interno (Dimensioni) | A5 |
| Numero di livelli (dati commerciali chiave) | 1 |
| Corrente nominale IN (dati commerciali chiave) | 10 A |
| Tensione nominale UN (dati commerciali chiave) | 500 V (As a fuse terminal block) |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Materiale isolante (dati commerciali chiave) | PA |
| Tensione di sovratensione nominale (dati commerciali chiave) | 6 kV |
| Corrente di carico massima (dati commerciali chiave) | 40 A (is determined by the fuse used) |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Sezione trasversale nominale (dati commerciali chiave) | 16 mm² |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 6 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 20 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 16 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.5 mm² |
| Gruppo di materiali isolanti (dati commerciali chiave) | I |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 16 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.5 mm² |
| Collegamento secondo lo standard (dati di collegamento) | CSA |
| NF F16-101, NF F10-102 Classe F (dati commerciali chiave) | 2 |
| NF F16-101, NF F10-102 Classe I (dati commerciali chiave) | 2 |
| Collegamento secondo lo standard (dati commerciali chiave) | IEC 60947-7-3 |
| Indice di ossigeno (DIN EN ISO 4589-2) (dati commerciali chiave) | >32 % |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Sezione trasversale con ponte di inserimento, solido max. (Dimensioni) | 16 mm² |
| Metodo di prova della fiamma (DIN EN 60695-11-10) (dati commerciali chiave) | V0 |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) (dati commerciali chiave) | passed |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Dimensioni) | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, min. solido (Dimensioni) | 0.5 mm² |
| Sezione trasversale con ponte di inserimento, trefolato max. (Dimensioni) | 16 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Dimensioni) | 0.5 mm² |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) (dati commerciali chiave) | passed |
| Applicazione di materiale isolante statico a freddo (dati commerciali chiave) | -60 °C |
| Comportamento al fuoco per veicoli ferroviari (DIN 5510-2) (dati commerciali chiave) | Test passed |
| Dissipazione di potenza massima per condizioni nominali (dati commerciali chiave) | 2.43 W |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) (dati commerciali chiave) | 28 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 (dati commerciali chiave) | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) (dati commerciali chiave) | passed |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 10 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.5 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) (dati commerciali chiave) | 130 °C |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 16 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 0.5 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) (dati commerciali chiave) | 130 °C |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza manicotto in plastica, max. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica, min. (Dimensioni) | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, min. (Dimensioni) | 0.5 mm² |
Descrizione del prodotto
Terminal block for fuse, without fuse holder, nominal voltage: 500 V, nominal current: 10 A, 1st floor, connection type: Screw connection, Sizing cross-section: 1.5 mm², cross-section: 0.5 mm² - 16 mm
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
