UMK-32 RM/MR-G24/1/YCS

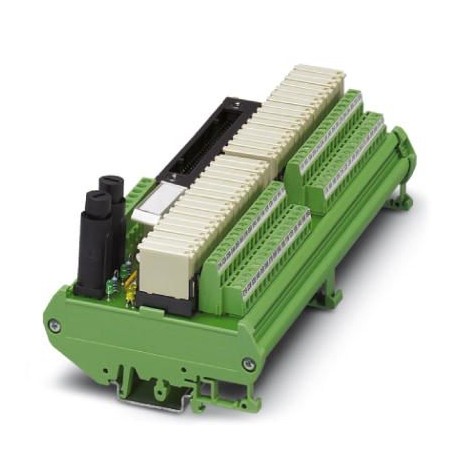

UMK-32 RM/MR-G24/1/YCS 2969055 PHOENIX CONTACT Active module
$0.00USD
4174 in magazzino
Specifiche chiave
Codice GTIN:4046356163699
Nota:Made to Order (non-returnable)
Chiave d'ordine:2969055
Pagina del catalogo:Page 226 (IF-2009)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356163699 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2969055 |
| Pagina del catalogo | Page 226 (IF-2009) |
| Profondità (Nota) | 58 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 202 mm |
| (Dati di input) | 750 VA (for 250 V AC) |
| Altezza (Nota) | 90 mm |
| Paese di origine | DE (Germany) |
| Colore (dati di output) | green |
| Numero tariffario doganale | 85364190 |
| (Controller supportato) | DIN EN 50178 |
| Nome della connessione (Generale) | Field level |
| Tipo di contatto (dati di input) | 1 N/O contact |
| Metodo di connessione (generale) | Screw connection |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Numero di canali (dati in uscita) | 32 |
| Numero di posizioni (generali) | 3 |
| Con componenti (dati di output) | yes |
| Posizione di montaggio (dati di uscita) | any |
| Numero di connessioni (generale) | 72 |
| Isolamento (controller supportato) | Functional insulation |
| Grado di protezione (dati di uscita) | IP00 |
| (Dati di connessione per la connessione 2) | NFDV561 |
| Istruzioni di montaggio (dati di output) | In rows with zero spacing |
| Componenti compatibili (dati di output) | Miniature relay, REL-MR-G 24/1 |
| Corrente di spunto massima (dati di input) | 2 A (Supply, (P1+, P2+), pluggable fuse (IEC 127-2, 5X20, 2A)) |
| Corrente di commutazione minima (dati di input) | 10 mA |
| Peso per pezzo (imballaggio escluso) | 411.800 g |
| Sezione trasversale del conduttore AWG (generale) | 26 ... 14 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Tensione di commutazione massima (dati di input) | 250 V AC |
| Tensione minima di commutazione (dati di input) | 5 V AC/DC |
| Sezione trasversale del conduttore solido (generale) | 0.14 mm² ... 1.5 mm² |
| Tipo di protezione (condizioni ambientali) | Reverse polarity protection |
| Corrente continua limite (dati di input) | 3 A |
| Materiale isolante dell'alloggiamento (dati di output) | PVC, side panel PA non-reinforced, |
| Coppia (dati di collegamento per il collegamento 1) | 0.5 Nm |
| Sezione trasversale del conduttore flessibile (Generale) | 0.14 mm² ... 1.5 mm² |
| Grado di inquinamento (controller supportato) | 2 |
| Tensione di sovratensione nominale (controller supportato) | 0.6 kV |
| Categoria di sovratensione (controller supportato) | II |
| Visualizzazione dello stato/canale (condizioni ambientali) | Yellow LED |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 50 °C |
| Standard/regolamenti (Controller supportato) | IEC 60664 |
| Tensione nominale di ingresso UN (condizioni ambientali) | 24 V DC |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Green LED |
| Tensione di isolamento nominale (controller supportato) | 63 V |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 6.5 mA (per channel) |
| Circuito/componente di protezione (condizioni ambientali) | Polarity protection diode |
| Nome della connessione (dati di connessione per la connessione 1) | Controller level |
| Potenza di interruzione (carico ohmico) max. (dati di input) | 72 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -20 °C ... 70 °C |
| Metodo di connessione (Dati di connessione per la connessione 1) | Yokogawa KS-compatible |
| Numero di posizioni (Dati di connessione per la connessione 1) | 50 |
| Controllo corrispondente (dati di collegamento per il collegamento 2) | YOKOGAWA STARDOM |
| Numero di connessioni (dati di connessione per la connessione 1) | 1 |
| Scheda I/O corrispondente (dati di connessione per la connessione 2) | NFDV551 |
| Rilevamento errori (interruzione linea/cortocircuito) (dati di input) | no |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | 0.9 ... 1.1 |
Descrizione del prodotto
32-channel relay module (1 open contact, 250 V AC/3 A) with screw connection. The module is activated via a 50-pole system connector and is suitable for Yokogawa ADV 551 and ADV 561 card.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
