UMK-32 RM/MR-G24/1/PLC
UMK-32 RM/MR-G24/1/PLC 2979472 PHOENIX CONTACT Active module
$0.00USD
3144 in magazzino
Specifiche chiave
Codice GTIN:4017918130367
Chiave d'ordine:2979472
Pagina del catalogo:Page 536 (C-5-2017)
Profondità (Nota):58 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918130367 |
| Chiave d'ordine | 2979472 |
| Pagina del catalogo | Page 536 (C-5-2017) |
| Profondità (Nota) | 58 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 202 mm |
| (Dati di input) | 750 VA (250 V AC) |
| Altezza (Nota) | 90 mm |
| Pitch (Generale) | 2.54 mm |
| Paese di origine | DE (Germany) |
| Colore (dati di output) | gray |
| Numero tariffario doganale | 85364190 |
| (Controller supportato) | IEC 60664 |
| Nome della connessione (Generale) | Controller level |
| Tipo di contatto (dati di input) | 1 N/O contact |
| Metodo di connessione (generale) | IDC/FLK pin strip |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Modalità operativa (dati di output) | 100% operating factor |
| Materiale di contatto (dati di input) | AgNi, 5 µm hard gold-plated |
| Numero di canali (dati in uscita) | 32 |
| Numero di posizioni (generali) | 50 |
| Con componenti (dati di output) | yes |
| Posizione di montaggio (dati di uscita) | any |
| Numero di connessioni (generale) | 1 |
| Grado di protezione (dati di uscita) | IP00 |
| (Dati di connessione per la connessione 3) | 6ES7 522-1BL01-0AB0 |
| Istruzioni di montaggio (dati di output) | In rows with zero spacing |
| Componenti compatibili (dati di output) | Miniature relay, REL-MR-G 24/1 |
| Corrente di spunto massima (dati di input) | 5 A |
| Corrente di commutazione minima (dati di input) | 1 mA |
| Peso per pezzo (imballaggio escluso) | 403.830 g |
| Durata meccanica (dati di output) | 2x 107cycles |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Tensione di commutazione massima (dati di input) | 250 V AC |
| Tensione minima di commutazione (dati di input) | 5 V |
| Tipo di protezione (condizioni ambientali) | Reverse polarity protection |
| Corrente continua limite (dati di input) | 3 A |
| Tempo di rilascio tipico (condizioni ambientali) | 15 ms |
| Grado di inquinamento (controller supportato) | 2 |
| Tensione di sovratensione nominale (controller supportato) | 4 kV (basic insulation) |
| Tempo di risposta tipico (condizioni ambientali) | 5 ms |
| Categoria di sovratensione (controller supportato) | III |
| Visualizzazione dello stato/canale (condizioni ambientali) | Yellow LED |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 50 °C |
| Standard/regolamenti (Controller supportato) | DIN EN 50178 |
| Tensione nominale di ingresso UN (condizioni ambientali) | 24 V DC |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Green LED |
| Tensione di isolamento nominale (controller supportato) | 260 V AC |
| Filettatura della vite (dati di collegamento per il collegamento 1) | M3 |
| Filettatura della vite (dati di collegamento per il collegamento 2) | M3 |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 6.5 mA |
| Circuito/componente di protezione (condizioni ambientali) | Polarity protection diode |
| Nome della connessione (dati di connessione per la connessione 1) | Field level |
| Nome della connessione (Dati di connessione per la connessione 2) | Supply |
| Potenza di interruzione (carico ohmico) max. (dati di input) | 72 W (24 V DC) |
| Lunghezza di spelatura (dati di collegamento per il collegamento 1) | 6 mm |
| Lunghezza di spelatura (dati di collegamento per il collegamento 2) | 6 mm |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -20 °C ... 70 °C |
| Metodo di connessione (Dati di connessione per la connessione 1) | Screw connection |
| Metodo di connessione (Dati di connessione per la connessione 2) | Screw connection |
| Numero di posizioni (Dati di connessione per la connessione 2) | 2 |
| Collegamento secondo lo standard (controller supportato) | CUL |
| Controllo corrispondente (dati di collegamento per il collegamento 3) | SIEMENS S7-300 / ET 200 M |
| Numero di connessioni (dati di connessione per la connessione 1) | 64 |
| Numero di connessioni (dati di connessione per la connessione 2) | 4 |
| Scheda I/O corrispondente (dati di connessione per la connessione 3) | 6ES7 322-1BL00-0AA0 |
| Rilevamento errori (interruzione linea/cortocircuito) (dati di input) | no |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | 0.8 ... 1.1 |
| Sezione trasversale del conduttore AWG (dati di collegamento per il collegamento 1) | 26 ... 16 |
| Sezione trasversale del conduttore AWG (dati di collegamento per il collegamento 2) | 26 ... 14 |
| Sezione trasversale del conduttore solida (dati di collegamento per il collegamento 1) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore solida (dati di collegamento per il collegamento 2) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile (Dati di collegamento per il collegamento 1) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile (Dati di collegamento per il collegamento 2) | 0.14 mm² ... 1.5 mm² |
Descrizione del prodotto

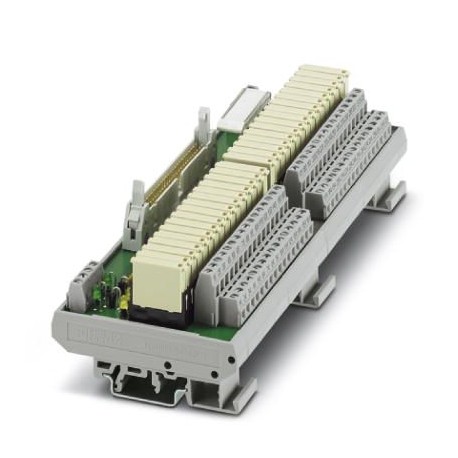

VARIOFACE output module, with 32 miniature relays, 1 open contact respectively, plugged in, for 24 V DC (incl. relay)
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
