Disponibile Prodotto più richiesto
UM-2KS50-RM/MR/SI/1/SDV541
UM-2KS50-RM/MR/SI/1/SDV541 2319430 PHOENIX CONTACT Relay Module
$0.00USD
4011 in magazzino
Specifiche chiave
Codice GTIN:4046356550031
Nota:Made to Order (non-returnable)
Chiave d'ordine:2319430
Profondità (Nota):95 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356550031 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2319430 |
| Profondità (Nota) | 95 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 425 mm |
| Altezza (Nota) | 130 mm |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85369010 |
| Nome della connessione (Generale) | Supply |
| Tipo di contatto (dati di input) | 1 N/O contact per channel |
| Metodo di connessione (generale) | Screw connection |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (dati di input) | AgNi (90/10) gold-plated |
| Numero di posizioni (generali) | 6 |
| Posizione di montaggio (dati di uscita) | any |
| Isolamento (controller supportato) | Reinforced insulation |
| Grado di protezione (dati di uscita) | IP00 |
| Designazione (Controller supportato) | Air clearances and creepage distances, input/output |
| Corrente di spunto massima (dati di input) | Supply 24 V DC/2 A, (P1+, P2+), pluggable fuse (IEC 60127-3/IV, 2AT) |
| Peso per pezzo (imballaggio escluso) | 1,516.000 g |
| Sezione trasversale del conduttore AWG (generale) | 24 ... 12 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Tensione di commutazione massima (dati di input) | 230 V AC/DC |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Sezione trasversale del conduttore solido (generale) | 0.34 mm² ... 2.5 mm² |
| Corrente continua limite (dati di input) | 4 A (plug-in fuse) |
| Coppia (dati di collegamento per il collegamento 2) | 0.5 Nm |
| Sezione trasversale del conduttore flessibile (Generale) | 0.2 mm² ... 2.5 mm² |
| Grado di inquinamento (controller supportato) | 2 |
| Tensione di sovratensione nominale (controller supportato) | 6 kV (1.2/50 μs) |
| Categoria di sovratensione (controller supportato) | III |
| Visualizzazione dello stato/canale (condizioni ambientali) | Yellow LED |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 50 °C |
| Standard/regolamenti (Controller supportato) | DIN EN 50178: 1998-04 |
| Tensione nominale di ingresso UN (condizioni ambientali) | 24 V DC |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Tensione di isolamento nominale (controller supportato) | 260 V |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 40 mA |
| Circuito/componente di protezione (condizioni ambientali) | Damping diode |
| Nome della connessione (dati di connessione per la connessione 1) | Field level |
| Nome della connessione (Dati di connessione per la connessione 2) | Controller level |
| Metodo di connessione (Dati di connessione per la connessione 1) | Screw connection with disconnect knife |
| Metodo di connessione (Dati di connessione per la connessione 2) | Yokogawa KS-compatible |
| Numero di posizioni (Dati di connessione per la connessione 1) | 20 |
| Numero di posizioni (Dati di connessione per la connessione 2) | 50 |
| Controllo corrispondente (dati di collegamento per il collegamento 3) | Yokogawa ProSafe-RS |
| Numero di connessioni (dati di connessione per la connessione 1) | 2 |
| Numero di connessioni (dati di connessione per la connessione 2) | 2 |
| Scheda I/O corrispondente (dati di connessione per la connessione 3) | SDV541 |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | 0.9 ... 1.1 |
| Sezione trasversale del conduttore AWG (dati di collegamento per il collegamento 1) | 24 ... 12 |
| Sezione trasversale del conduttore solida (dati di collegamento per il collegamento 1) | 0.2 mm² ... 4 mm² |
| Sezione trasversale del conduttore flessibile (Dati di collegamento per il collegamento 1) | 0.2 mm² ... 2.5 mm² |
Descrizione del prodotto

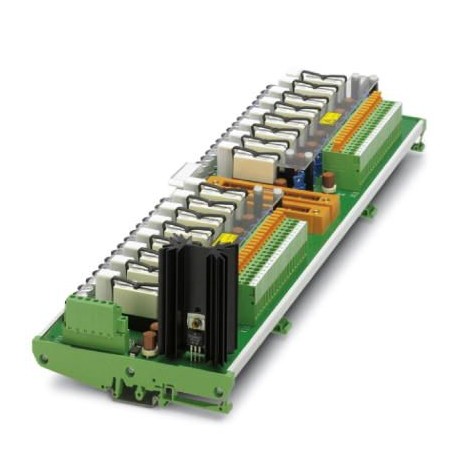

16-channel output relay module with screw connection and 50-pole system connection, the excitation side is secured and subject to potential optionally, for Yokogawa SDV 541 card, module width: 425 mm
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
