UKH 240-3L/FE

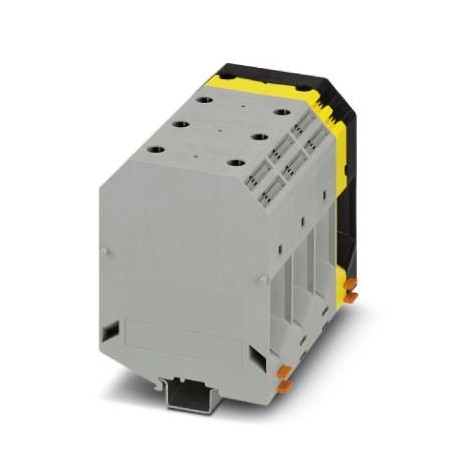

UKH 240-3L/FE 3076439 PHOENIX CONTACT High-current terminal block, Connection method: Screw connection, Numb..
$0.00USD
3929 in magazzino
Specifiche chiave
Nota:Screws with hexagonal socket
Colore:gray/black-yellow
Larghezza:144 mm
Altezza:123.6 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | Screws with hexagonal socket |
| Colore | gray/black-yellow |
| Larghezza | 144 mm |
| Altezza | 123.6 mm |
| Lunghezza | 100 mm |
| Altezza NS 32 | 129 mm |
| filettatura | M10 |
| Altezza NS 35/15 | 131.5 mm |
| Pannello laterale aperto | nein |
| Numero di livelli | 1 |
| Grado di inquinamento | 3 |
| Lunghezza di spogliatura | 40 mm |
| Metodo di connessione | Screw connection |
| Corrente nominale IN | 415 A |
| Tensione nominale UN | 1000 V |
| Materiale isolante | PA |
| Numero di posizioni | 4 |
| Tensione di sovratensione nominale | 8 kV |
| Corrente di carico massima | 415 A (At 240 mm² conductor cross section) |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 240 mm² |
| Numero di connessioni | 8 |
| Coppia di serraggio massima | 30 Nm |
| Coppia di serraggio, min | 25 Nm |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | B15 |
| Sezione trasversale del conduttore AWG max. | 500 kcmil |
| Sezione trasversale del conduttore AWG min. | 2/0 |
| Collegamento secondo lo standard | IEC 60947-7-1 |
| Sezione trasversale del conduttore solido max. | 240 mm² |
| Sezione trasversale del conduttore min. | 70 mm² |
| Sezione trasversale del conduttore flessibile max. | 240 mm² |
| Sezione trasversale del conduttore flessibile min. | 70 mm² |
| Grado di infiammabilità secondo UL 94 | V0 |
| Sezione trasversale massima del conduttore AWG, flessibile | 500 kcmil |
| Sezione trasversale minima del conduttore AWG, flessibile | 2/0 |
| Sezione trasversale con ponte di inserimento, solido max. | 240 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi max. | 95 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi min. | 35 mm² |
| Sezione trasversale con ponte di inserimento, trefolato max. | 185 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. | 95 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. | 50 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. | 185 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica min. | 70 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. | 185 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. | 70 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza guaina in plastica, max. | 50 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza guaina in plastica, min. | 35 mm² |
