UK 6-FSI/C

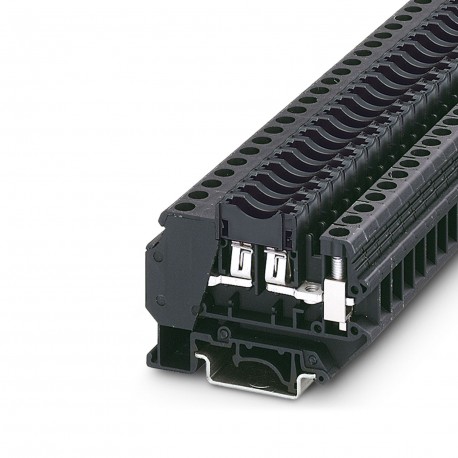

UK 6-FSI/C 3118203 PHOENIX CONTACT Fuse modular terminal block
$8.19USD
1254 in magazzino
Specifiche chiave
:NS 35/15
Fusibile:C
Nota:The current is determined by the fuse used, the voltage by the fuse or selected light indicator.
Colore:black (RAL 9005)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| NS 35/15 | |
| Fusibile | C |
| Nota | The current is determined by the fuse used, the voltage by the fuse or selected light indicator. |
| Colore | black (RAL 9005) |
| Profondità | 52.6 mm |
| Larghezza | 8.2 mm |
| Altezza | 64 mm |
| Risultato | Test passed |
| Spettro | Service life test category 1, class B, body mounted |
| Livello ASD | 0.964 (m/s²)²/Hz |
| Frequenza | f1= 5 Hz to f2= 150 Hz |
| Tipo di fusibile | Flat |
| Potenziali | 1 |
| Forma dell'impulso | Half-sine |
| Accelerazione | 0.58g |
| Tipo di prodotto | Fuse terminal block |
| filettatura | M4 |
| Tipo di montaggio | NS 35/7,5 |
| Specifica | DIN EN 50155 (VDE 0115-200):2018-05 |
| Numero di righe | 1 |
| Durata dello shock | 30 ms |
| Profondità su NS 32 | 58.8 mm |
| Corrente nominale | 30 A |
| Tensione nominale | 250 V |
| Pannello laterale aperto | No |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 17 |
| Lunghezza di spogliatura | 10 mm |
| Sezione trasversale AWG | 24 ... 8 (converted acc. to IEC) |
| Coppia di serraggio | 1.5 ... 1.6 Nm |
| Profondità su NS 35/15 | 61.3 mm |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 53.8 mm |
| Materiale isolante | PA |
| Numero di posizioni | 1 |
| Tensione di sovratensione nominale | 4 kV |
| Corrente di carico massima | 30 A |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 6 mm² |
| Numero di connessioni | 2 |
| Durata del test per asse | 5 h |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A5 |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 10 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Temperatura ambiente (funzionamento) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Numero di connessioni per livello | 2 |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 6 mm² |
| Collegamento secondo lo standard | IEC 60947-7-3 |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 24 ... 10 (converted acc. to IEC) |
| Corrente massima con disposizione singola | 30 A (special arrangements on request) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.2 mm² ... 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.2 mm² ... 2.5 mm² |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 1.31 W |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.25 mm² ... 4 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.25 mm² ... 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.25 mm² ... 2.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² ... 4 mm² |
Descrizione del prodotto
Fuse rail terminal, fuse type: Flat, fuse type: C, nominal voltage: 250 V, nominal current: 30 A, number of poles: 1, connection type: Screw connection, 1st floor, Dimensioning section: 4 mm², section
