Disponibile Prodotto più richiesto
UK 10,3-HESILED N 72

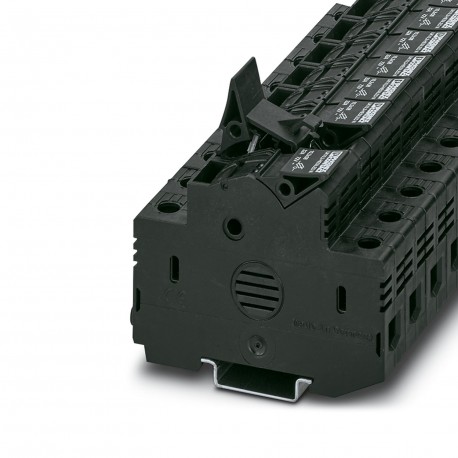

UK 10,3-HESILED N 72 3048661 PHOENIX CONTACT Fuse modular terminal block
$0.00USD
4414 in magazzino
Specifiche chiave
:NS 35/15
Fusibile:Midget / 10.3 x 38
Colore:black (RAL 9005)
Larghezza:18 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| NS 35/15 | |
| Fusibile | Midget / 10.3 x 38 |
| Colore | black (RAL 9005) |
| Larghezza | 18 mm |
| Altezza | 81 mm |
| Tipo di fusibile | Glass / ceramics / ... |
| Tipo di prodotto | Fuse terminal block |
| filettatura | M5 |
| Tipo di montaggio | NS 35/7,5 |
| Numero di righe | 1 |
| Corrente nominale | 32 A (the current and voltage are determined by the fuse) |
| Tensione nominale | 72 V (the current and voltage are determined by the fuse) |
| Pannello laterale aperto | No |
| Lunghezza di spogliatura | 11 mm |
| Sezione trasversale AWG | 14 ... 4 (converted acc. to IEC) |
| Gamma di tensione LED | 12 V AC ... 72 V AC (The voltage is determined by the fuse or selected LED display) |
| Coppia di serraggio | 2 ... 2.5 Nm |
| Profondità su NS 35/15 | 73 mm |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 65.5 mm |
| Tensione di sovratensione nominale | 6 kV |
| Corrente di carico massima | 32 A (the current and voltage are determined by the fuse) |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 16 mm² |
| Numero di connessioni | 2 |
| Gruppo di materiali isolanti | III a |
| Calibro cilindrico interno | A7 |
| Sezione trasversale del conduttore rigida | 1.5 mm² ... 25 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Temperatura ambiente (funzionamento) | -60 °C ... 85 °C (max. short-term operating temperature RTI Elec.) |
| Numero di connessioni per livello | 2 |
| Sezione trasversale del conduttore flessibile | 1.5 mm² ... 16 mm² |
| Collegamento secondo lo standard | IEC 60947-1 / -3 |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| Grado di infiammabilità secondo UL 94 | V2 |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 55 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 14 ... 6 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Sezione trasversale con ponte di inserimento, rigido | 10 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi | 1.5 mm² ... 4 mm² |
| Sezione trasversale con ponte di inserimento, flessibile | 10 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 1.5 mm² ... 4 mm² |
| Dissipazione di potenza massima per condizioni nominali | 3 W |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 1.5 mm² ... 16 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 125 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 1.5 mm² ... 16 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 1.5 mm² ... 4 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 1.5 mm² ... 10 mm² |
Descrizione del prodotto
Fuse terminal block, fuse type: Glass/ceramic/..., fuse type: Midget / 10.3 x 38, nominal voltage: 72 V, nominal current: 32 A, connection type: Screw connection, Sizing cross-section: 16 mm², cross-s
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
