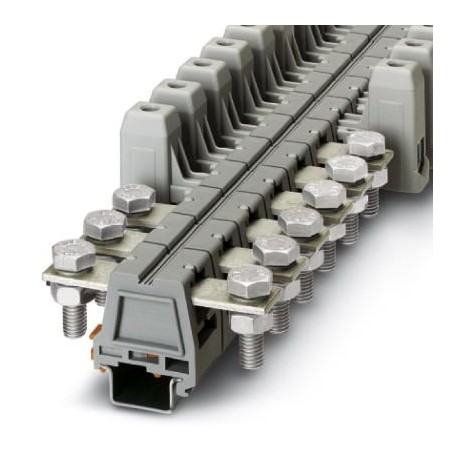

UHV 50-AS/AS
UHV 50-AS/AS 2130017 PHOENIX CONTACT High Current Connectors
$0.00USD
4222 in magazzino
Specifiche chiave
Codice GTIN:4017918052799
Chiave d'ordine:2130017
Pagina del catalogo:Page 554 (C-1-2017)
Unità di imballaggio:10 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918052799 |
| Chiave d'ordine | 2130017 |
| Pagina del catalogo | Page 554 (C-1-2017) |
| Unità di imballaggio | 10 pc |
| Larghezza (generale) | 32 mm |
| Lunghezza (generale) | 95 mm |
| Paese di origine | IN (India) |
| (Dati di connessione) | IEC 60947-7-1 |
| Numero tariffario doganale | 85369010 |
| Binario di alimentazione (dimensioni) | 20 mm x 3 mm |
| Altezza NS 35/15 (Generale) | 54.5 mm |
| Filettatura della vite (dimensioni) | M10 |
| Diametro del bullone (dimensioni) | 10 mm |
| Colore (dati commerciali chiave) | gray |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Metodo di collegamento (Dimensioni) | Bolt connection |
| Setpoint (dati commerciali chiave) | 10 N |
| Diametro del foro, min. (Dimensioni) | 10.5 mm |
| Coppia di serraggio max (Dimensioni) | 30 Nm |
| Coppia di serraggio, min (Dimensioni) | 25 Nm |
| Peso per pezzo (imballaggio escluso) | 165.960 g |
| Pannello laterale aperto (dati commerciali chiave) | No |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Numero di livelli (dati commerciali chiave) | 1 |
| Corrente nominale IN (dati commerciali chiave) | 150 A |
| Tensione nominale UN (dati commerciali chiave) | 1000 V |
| Corrente di breve durata (dati commerciali chiave) | 6 kA |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Materiale isolante (dati commerciali chiave) | PA-F |
| Tensione di sovratensione nominale (dati commerciali chiave) | 8 kV |
| Corrente di carico massima (dati commerciali chiave) | 150 A (with 50 mm² conductor cross section) |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Vestibilità aderente al supporto (dati commerciali chiave) | NS 32/NS 35 |
| Sezione trasversale nominale (dati commerciali chiave) | 50 mm² |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Risultato del test termico (dati commerciali chiave) | Test passed |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 50 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 26 mm² |
| Gruppo di materiali isolanti (dati commerciali chiave) | II |
| Requisiti, caduta di tensione (dati commerciali chiave) | ≤ 3.2 mV |
| Risultato del test di caduta di tensione (dati commerciali chiave) | Test passed |
| Punto di riferimento del test di sovratensione (dati commerciali chiave) | 9.8 kV |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 50 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 26 mm² |
| Collegamento secondo lo standard (dati di collegamento) | CSA |
| Risultato del test di sovratensione (dati commerciali chiave) | Test passed |
| Risultato della perfetta aderenza al supporto (dati commerciali chiave) | Test passed |
| Risultato della stabilità del cortocircuito (dati commerciali chiave) | Test passed |
| Risultato del test di aumento della temperatura (dati commerciali chiave) | Test passed |
| Collegamento secondo lo standard (dati commerciali chiave) | IEC 60947-7-1 |
| Collegamento del capocorda secondo la norma (dimensioni) | DIN 46237 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Sezione trasversale massima per il collegamento del capocorda (dimensioni) | 6 mm² |
| Sezione trasversale minima per il collegamento del capocorda (dimensioni) | 6 mm² |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V0 |
| Punto di riferimento della tensione di tenuta alla frequenza di rete (dati commerciali chiave) | 2.2 kV |
| Test di cortocircuito della sezione trasversale del conduttore (dati commerciali chiave) | 50 mm² |
| Applicazione di materiale isolante statico a freddo (dati commerciali chiave) | -40 °C |
| Dissipazione di potenza massima per condizioni nominali (dati commerciali chiave) | 4.73 W |
| Risultato del test di resistenza alla tensione a frequenza di rete (dati commerciali chiave) | Test passed |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 50 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 26 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) (dati commerciali chiave) | 120 °C |
| Prova delle caratteristiche termiche (fiamma ad ago) durata effettiva (dati commerciali chiave) | 30 s |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) (dati commerciali chiave) | 125 °C |
| Risultato del test di stabilità meccanica dei punti terminali (collegamento 5 x conduttori) (dati commerciali chiave) | Test passed |
Descrizione del prodotto
High-current connector with bolt connection, cross-section: 25 mm² ... 50 mm², AWG: 6 ... 1/0, width: 32 mm, colour: grey
