UCS-SKT-145-125-RPI4B-7035

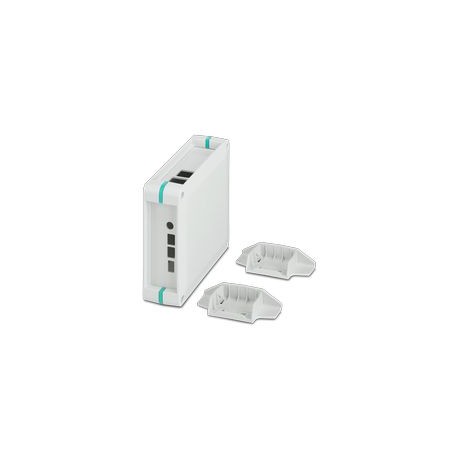

UCS-SKT-145-125-RPI4B-7035 1457011 PHOENIX CONTACT Complete housing for Raspberry Pi printed circuit boards...
$48.23USD
239 in magazzino
Specifiche chiave
:Mounting the PCB: 0.4 Nm-0.5 Nm / 500 rpm-1000 rpm
Tipo:Flat design
Colore:light grey (7035)
Profondità:47 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Mounting the PCB: 0.4 Nm-0.5 Nm / 500 rpm-1000 rpm | |
| Tipo | Flat design |
| Colore | light grey (7035) |
| Profondità | 47 mm |
| Forza | 20 N |
| Larghezza | 145 mm |
| Altezza | 125 mm |
| Risultato | Test passed |
| Generale | The housing can be opened a maximum of 10 times. |
| Ampiezza | 0.15 mm (10 Hz ... 58.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Forma dell'impulso | Half-sine |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 2g (58.1 Hz ... 150 Hz) |
| Tipo di alloggio | Universal housings |
| Tipo di prodotto | Complete housing |
| Specifica | IEC 60068-2-6:2007-12 |
| Durata del test | 1 h |
| Altezza di caduta | 50 cm |
| Serie di alloggi | UCS |
| Famiglia di prodotti | UCS 145-125-F |
| Durata dello shock | 11 ms |
| Istruzioni per il test | X-, Y- and Z-axis |
| Materiale dell'alloggiamento | PC |
| Fattore di riduzione | 1 |
| Tempo di esposizione | 30 s |
| Posizione di montaggio | vertical |
| Dissipazione di potenza | 11 W |
| Superficie totale del PCB | 12000 mm² |
| Tipo di montaggio PCB | Bolt mounting |
| Tipo di imballaggio | Box packaging |
| Temperatura ambiente | 20 °C |
| Disegno dimensionale | |
| Nota sui supporti per PCB | This product is prepared for a printed-circuit board. Additional printed-circuit boards can be mounted using adhesive pads (accessories). |
| Numero di supporti per PCB | 1 |
| Codice IP massimo da raggiungere | IP20 |
| Fattori di forma supportati | Raspberry Pi |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | untreated |
| Coppia di serraggio / velocità | Screw connection between housing halves: 1.2 Nm-1.4 Nm / 500 rpm-1000 rpm |
| Sono presenti aperture di ventilazione | no |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (depending on power dissipation) |
| Umidità relativa (stoccaggio/trasporto) | 80 % |
| Risultato, grado di protezione, codice IP | IP20 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
Descrizione del prodotto
Complete housing for Raspberry Pi printed-circuit boards. Includes housing half shells, side panels with openings for all relevant connections, adhesive pads for affixing the Raspberry Pi model B4 com
