UCS GD 9005 VPE10

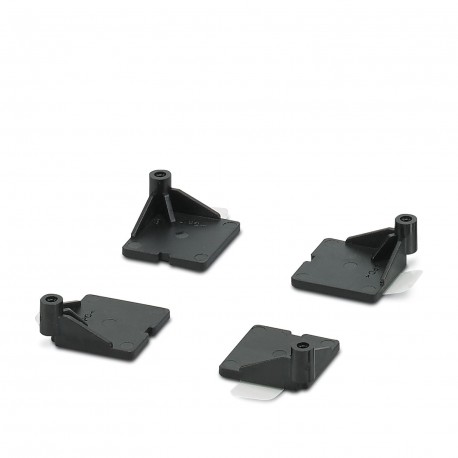

UCS GD 9005 VPE10 1099266 PHOENIX CONTACT Adhesive screw boss, for securing the printed-circuit board, mater..
$0.00USD
3805 in magazzino
Specifiche chiave
:galvanized
Tipo:including screws for PCB mounting
Profondità:10 mm
Larghezza:21.8 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| galvanized | |
| Tipo | including screws for PCB mounting |
| Profondità | 10 mm |
| Larghezza | 21.8 mm |
| Altezza | 21.8 mm |
| Tipo di alloggio | Universal housings |
| Tipo di prodotto | Mounting material |
| Nota di montaggio | Refer to the data sheet for the range in the download area. |
| Tipo di montaggio | adhesive |
| Spessore del PCB | 0.8 mm ... 3 mm |
| Serie di alloggi | UCS |
| Colore (alloggiamento) | black (RAL 9005) |
| Revisione dell'articolo | 01 |
| Materiale dell'alloggiamento | Polyamide |
| Posizione di montaggio | any |
| Tipo di montaggio PCB | Bolt mounting |
| Tipo di imballaggio | PE bag |
| Materiale isolante | PA |
| Nota sull'applicazione | Attach the adhesive pads: Make sure that the surface of the housing is clean, dry, and free of grease. Temperature range: +18°C ... +30°C / Closing pressure force: 60 N / Closing pressure time: 3 s |
| Numero di supporti per PCB | 1 |
| Caratteristiche della superficie | untreated |
| Coppia di serraggio / velocità | Mounting the PCB: 0.4 - 0.5 Nm / 500 - 1000 rpm |
| CTI secondo IEC 60112 | 600 |
| Sono presenti aperture di ventilazione | no |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (depending on power dissipation) |
| Umidità relativa (stoccaggio/trasporto) | 80 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
Descrizione del prodotto
Adhesive threaded mandrel for fixing the printed circuit board, material: polyamide; Contents: 4 units with screws, 2.5 x 8
