Disponibile Prodotto più richiesto
UBAL 50

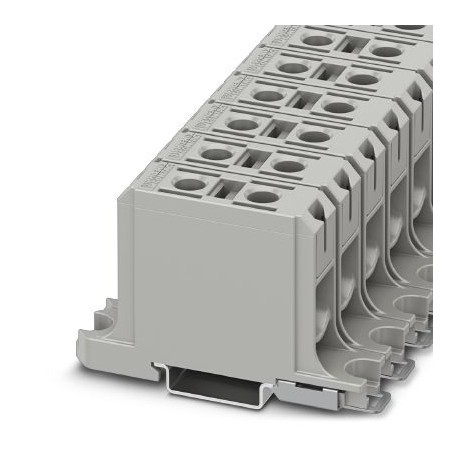

UBAL 50 1086465 PHOENIX CONTACT High-current terminal block, Terminal block for aluminum and copper conducto..
$0.00USD
4749 in magazzino
Specifiche chiave
Codice GTIN:4055626879208
Chiave d'ordine:1086465
(Disegni):50 mm² / 9.5 kg
Pagina del catalogo:Page 583 (C-1-2019)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626879208 |
| Chiave d'ordine | 1086465 |
| (Disegni) | 50 mm² / 9.5 kg |
| Pagina del catalogo | Page 583 (C-1-2019) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | The following values apply to copper wires |
| Nota (Disegni) | The following values apply to copper wires |
| Larghezza (generale) | 19.2 mm |
| Colore (Disegni) | gray |
| Altezza (generale) | 51 mm |
| Lunghezza (generale) | 82.5 mm |
| UNSPSC 11 (ETIM) | 39121410 |
| Paese di origine | EE (Estonia) |
| ETIM 2.0 (eCl@ss) | EC000897 |
| ETIM 3.0 (eCl@ss) | EC000897 |
| ETIM 4.0 (eCl@ss) | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| Nota (Dimensioni) | The values for aluminum conductors relate to multi-stranded conductors in accordance with EN 60228.Application notes on connecting aluminum conductors can be found in the download area. |
| (Dati di connessione) | IEC 60947-7-1 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0 (ETIM) | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0 (ETIM) | 39121410 |
| UNSPSC 21.0 (ETIM) | 39121410 |
| UNSPSC 6.01 (ETIM) | 30211811 |
| Setpoint (disegni) | 10 N |
| UNSPSC 12.01 (ETIM) | 39121410 |
| Numero tariffario doganale | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| Potenziali (Disegni) | 1 |
| Quantità minima d'ordine | 20 pc |
| Altezza NS 35/15 (Generale) | 58.5 mm |
| Filettatura della vite (dimensioni) | M10 |
| Altezza NS 35/7,5 (Generale) | 51 mm |
| Pannello laterale aperto (Disegni) | No |
| Numero di livelli (Disegni) | 1 |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| eCl@ss 4.0 (Classificazioni) | 27141120 |
| eCl@ss 4.1 (Classificazioni) | 27141120 |
| eCl@ss 5.0 (Classificazioni) | 27141120 |
| eCl@ss 5.1 (Classificazioni) | 27141100 |
| eCl@ss 6.0 (Classificazioni) | 27141100 |
| eCl@ss 7.0 (Classificazioni) | 27141120 |
| eCl@ss 8.0 (Classificazioni) | 27141120 |
| eCl@ss 9.0 (Classificazioni) | 27141120 |
| Corrente nominale IN (Disegni) | 150 A |
| Tensione nominale UN (Disegni) | 1000 V |
| Corrente di breve durata (Disegni) | 6 kA |
| Lunghezza di spogliatura (dimensioni) | 23 mm |
| Metodo di collegamento (Dimensioni) | Screw connection |
| Grado di inquinamento (Disegni) | 3 |
| Materiale isolante (Disegni) | PA |
| Numero di posizioni (Disegni) | 1 |
| Tensione di sovratensione nominale (Disegni) | 8 kV |
| Corrente di carico massima (Disegni) | 150 A (with 50 mm² conductor cross section) |
| Categoria di sovratensione (Disegni) | III |
| Vestibilità aderente al supporto (disegni) | NS 35 |
| Sezione trasversale nominale (Disegni) | 50 mm² |
| Numero di connessioni (Disegni) | 2 |
| Risultato del test termico (Disegni) | Test passed |
| Punto di regolazione della forza di trazione (Disegni) | 236 N |
| Gruppo di materiali isolanti (Disegni) | II |
| Peso per pezzo (imballaggio escluso) | 49.000 g |
| Requisiti, caduta di tensione (Disegni) | U1≤ 3.2 mV; U2≤ 1.5 x U1 |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Punto di riferimento del test di sovratensione (disegni) | 8 kV |
| Risultato del test di sovratensione (Disegni) | Test passed |
| Risultato dell'adattamento stretto sul supporto (Disegni) | Test passed |
| Risultato della stabilità del cortocircuito (Disegni) | Test passed |
| Risultato del test di aumento della temperatura (Disegni) | Test passed |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 1/0 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 6 |
| Collegamento secondo lo standard (Dimensioni) | IEC 60947-7-1 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 50 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 2.5 mm² |
| Prova di trazione della sezione trasversale del conduttore (disegni) | 50 mm² |
| Grado di infiammabilità secondo UL 94 (Disegni) | V0 |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 35 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 2.5 mm² |
| Collegamento secondo lo standard (dati di collegamento) | IEC 61238-1 |
| Punto di riferimento della tensione di tenuta alla frequenza di rete (Disegni) | 2.2 kV |
| Sezione trasversale/peso del conduttore di prova di flessione (disegni) | 2.5 mm² / 0.7 kg |
| Test di cortocircuito della sezione trasversale del conduttore (disegni) | 50 mm² |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Dimensioni) | 16 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Dimensioni) | 1.5 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) (Disegni) | 600 °C |
| Dimostrazione della durata effettiva delle caratteristiche termiche (fiamma ad ago) (Disegni) | 10 s |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 35 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 35 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 2.5 mm² |
| Risultato del test di stabilità meccanica dei punti terminali (collegamento conduttore 5 x) (Disegni) | Test passed |
Descrizione del prodotto
Current terminal, nominal voltage: 1000 V, nominal current: 145 A, number of connections: 2, number of poles: 1, connection type: Screw connection, Sizing cross-section: 50 mm², cross-section: 6 mm² -
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Circuit diagram
