UBAL 240 BN

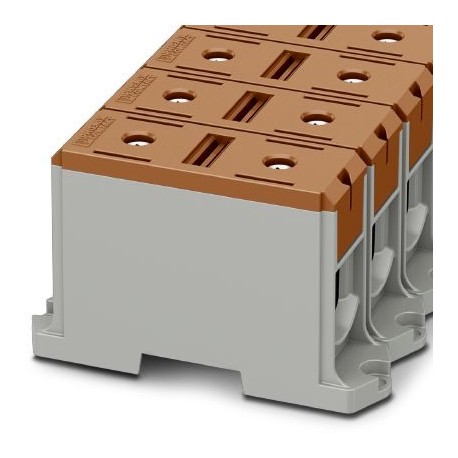

UBAL 240 BN 1086509 PHOENIX CONTACT High-current terminal block, Terminal block for aluminum and copper cond..
$0.00USD
3394 in magazzino
Specifiche chiave
Codice GTIN:4055626879345
Chiave d'ordine:1086509
(Disegni):
Pagina del catalogo:Page 585 (C-1-2019)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626879345 |
| Chiave d'ordine | 1086509 |
| (Disegni) | |
| Pagina del catalogo | Page 585 (C-1-2019) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | The following values apply to copper wires |
| Nota (Disegni) | The following values apply to copper wires |
| Larghezza (generale) | 37.5 mm |
| Colore (Disegni) | brown |
| Altezza (generale) | 70 mm |
| Lunghezza (generale) | 130 mm |
| UNSPSC 11 (ETIM) | 39121410 |
| Paese di origine | EE (Estonia) |
| ETIM 2.0 (eCl@ss) | EC000897 |
| ETIM 3.0 (eCl@ss) | EC000897 |
| ETIM 4.0 (eCl@ss) | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| Nota (Dimensioni) | The values for aluminum conductors relate to multi-stranded conductors in accordance with EN 60228.Application notes on connecting aluminum conductors can be found in the download area. |
| (Dati di connessione) | IEC 60947-7-1 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0 (ETIM) | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0 (ETIM) | 39121410 |
| UNSPSC 21.0 (ETIM) | 39121410 |
| UNSPSC 6.01 (ETIM) | 30211811 |
| UNSPSC 12.01 (ETIM) | 39121410 |
| Numero tariffario doganale | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| Potenziali (Disegni) | 1 |
| Quantità minima d'ordine | 5 pc |
| Filettatura della vite (dimensioni) | M20 |
| Pannello laterale aperto (Disegni) | No |
| Numero di livelli (Disegni) | 1 |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| eCl@ss 4.0 (Classificazioni) | 27141120 |
| eCl@ss 4.1 (Classificazioni) | 27141120 |
| eCl@ss 5.0 (Classificazioni) | 27141120 |
| eCl@ss 5.1 (Classificazioni) | 27141100 |
| eCl@ss 6.0 (Classificazioni) | 27141100 |
| eCl@ss 7.0 (Classificazioni) | 27141120 |
| eCl@ss 8.0 (Classificazioni) | 27141120 |
| eCl@ss 9.0 (Classificazioni) | 27141120 |
| Corrente nominale IN (Disegni) | 415 A |
| Tensione nominale UN (Disegni) | 1000 V |
| Lunghezza di spogliatura (dimensioni) | 43 mm |
| Metodo di collegamento (Dimensioni) | Screw connection |
| Grado di inquinamento (Disegni) | 3 |
| Materiale isolante (Disegni) | PA |
| Numero di posizioni (Disegni) | 1 |
| Tensione di sovratensione nominale (Disegni) | 8 kV |
| Corrente di carico massima (Disegni) | 415 A (with 240 mm² conductor cross section) |
| Categoria di sovratensione (Disegni) | III |
| Sezione trasversale nominale (Disegni) | 240 mm² |
| Numero di connessioni (Disegni) | 2 |
| Gruppo di materiali isolanti (Disegni) | II |
| Peso per pezzo (imballaggio escluso) | 280.000 g |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 500 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 3/0 |
| Collegamento secondo lo standard (Dimensioni) | IEC 60947-7-1 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 240 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 35 mm² |
| Grado di infiammabilità secondo UL 94 (Disegni) | V0 |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 185 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 35 mm² |
| Collegamento secondo lo standard (dati di collegamento) | IEC 61238-1 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Dimensioni) | 70 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Dimensioni) | 35 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 185 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 35 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 185 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 35 mm² |
Descrizione del prodotto
Current terminal, rated voltage: 1000 V, rated current: 380 A, number of connections: 2, number of poles: 1, connection type: Screw connection, Sizing cross-section: 240 mm², cross-section: 35 mm² - 2
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Circuit diagram
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
