TT-ST-M-2-PE-24DC

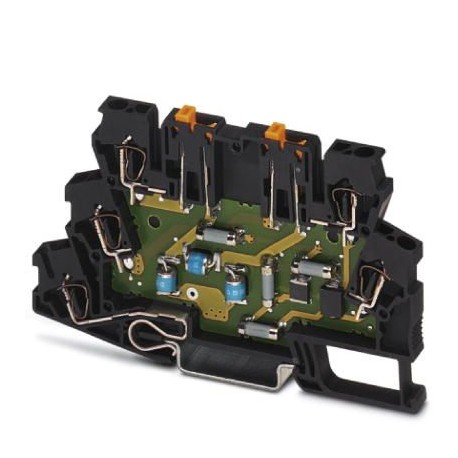

TT-ST-M-2-PE-24DC 2858904 PHOENIX CONTACT Surge protection device
$0.00USD
4761 in magazzino
Specifiche chiave
Codice GTIN:4017918938024
Nota:Made to Order (non-returnable)
Chiave d'ordine:2858904
(Generale):C3 - 100 A
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918938024 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2858904 |
| (Generale) | C3 - 100 A |
| Pagina del catalogo | Page 96 (C-6-2015) |
| Unità di imballaggio | 10 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | EN 61643-21/A1 2009 |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | IEC 60664-1 |
| Altitudine (Dimensioni) | max. 2000 m |
| Corrente nominale (generale) | 350 mA (45°C) |
| Tipo (condizioni ambientali) | Double-level terminal block with disconnect knife |
| Colore (condizioni ambientali) | black |
| Profondità (dati commerciali chiave) | 65.1 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 6.2 mm |
| Altezza (dati commerciali chiave) | 100 mm |
| Tensione nominale UN (Generale) | 24 V DC |
| Capacità (linea-linea) (Generale) | 4 nF |
| Corrente residua IPE (Generale) | ≤ 2 µA |
| Resistenza in serie (Generale) | 6.6 Ω ±10 % |
| Capacità (linea-terra) (Generale) | 2 pF |
| Classe di requisiti VDE (generale) | C1 |
| Grado di protezione (Dimensioni) | IP20 |
| Classificazione dei test IEC (generale) | C1 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Attenuazione di ingresso aE, sim. (Generale) | typ. 1 dB (400 kHz/50 Ω) |
| Fusibile di backup massimo richiesto (generale) | 370 mA |
| Peso per pezzo (imballaggio escluso) | 28.830 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Tempo di risposta tA(linea-linea) (Generale) | ≤ 1 ns |
| Lunghezza di spelatura (circuito di protezione) | 8 mm |
| Metodo di connessione (circuito di protezione) | Spring-cage connection |
| Tempo di risposta tA(linea-terra) (Generale) | ≤ 100 ns |
| Consumo energetico in standby PC (generale) | ≤ 1.78 VA |
| Tensione continua massima UC (Generale) | 30 V DC |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Direzione dell'azione (condizioni ambientali) | Line-Line & Line-Earth Ground |
| Durata dell'impulso (linea-linea) (Generale) | C2 - 10 kV/5 kA |
| Numero di posizioni (condizioni ambientali) | 2 |
| Messaggio di errore di protezione da sovratensioni (generale) | none |
| Metodo di collegamento IN (circuito di protezione) | Spring-cage |
| Durata dell'impulso (linea-terra) (Generale) | C2 - 10 kV/5 kA |
| Categoria di sovratensione (condizioni ambientali) | III |
| Metodo di connessione OUT (circuito di protezione) | Spring-cage |
| Standard/specifiche (dati di connessione) | IEC 61643-21/A1 2008 |
| Tensione residua a In(linea-linea) (Generale) | ≤ 40 V |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 85 °C |
| Corrente effettiva di esercizio ICat UC (Generale) | ≤ 10 µA |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 24 ... 14 |
| Livello di protezione della tensione Up(linea-linea) (Generale) | ≤ 60 V (C2 - 10 kV / 5 kA) |
| Livello di protezione della tensione Up (linea-terra) (Generale) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.2 mm² ... 4 mm² |
| Corrente di scarica impulsiva Iimp(10/350) µs (Generale) | 1 kA (per path) |
| Corrente di scarica totale Itotal(8/20) µs (Generale) | 10 kA |
| Corrente di scarica totale Itotal(10/350) µs (Generale) | 2 kA |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.2 mm² ... 2.5 mm² |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-2 |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 50 Ohm (generale) | typ. 3 MHz |
| Corrente di scarica nominale In(8/20) µs (linea-linea) (Generale) | 5 kA |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 150 Ohm (generale) | typ. 1 MHz |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 600 Ohm (generale) | typ. 250 kHz |
| Corrente di scarica nominale In(8/20) µs (linea-terra) (Generale) | 5 kA |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-linea) (Generale) | 100 A |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-terra) (Generale) | 200 A (in total) |
| Limitazione della tensione di uscita a 1 kV/µs (linea-linea) picco (generale) | ≤ 40 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) picco (generale) | ≤ 600 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-linea) statica (Generale) | ≤ 40 V |
| Corrente di scarica massima Imax(8/20) µs massimo (linea-linea) (Generale) | 5 kA |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) statica (generale) | ≤ 600 V |
| Norme per distanze di dispersione e superficiali (condizioni ambientali) | EN 60664-1 |
| Corrente di scarica massima Imax(8/20) µs massimo (linea-terra) (Generale) | 5 kA |
