Disponibile Prodotto più richiesto
TRIO-PS-IP67/3AC/24DC/20

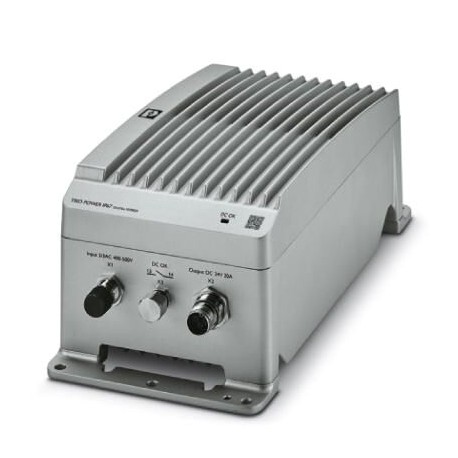

TRIO-PS-IP67/3AC/24DC/20 1039829 PHOENIX CONTACT TRIO POWER primary-switched power supply in IP67 die-cast h..
$0.00USD
4113 in magazzino
Specifiche chiave
Codice GTIN:4055626595795
Chiave d'ordine:1039829
(Disegni):
(Standard):2 kV (Test Level 1 - asymmetrical)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626595795 |
| Chiave d'ordine | 1039829 |
| (Disegni) | |
| (Standard) | 2 kV (Test Level 1 - asymmetrical) |
| Pagina del catalogo | Page 265 (C-4-2019) |
| Unità di imballaggio | 1 |
| (Dati di input) | < 44 W (480 V AC) |
| (Dati di output) | > 230000 h (60 °C) |
| Codifica (generale) | S-coded |
| Profondità (Disegni) | 120 mm |
| Larghezza (Disegni) | 151 mm |
| ETIM 5.0 (eCl@ss) | EC002540 |
| ETIM 6.0 (eCl@ss) | EC002540 |
| ETIM 7.0 (eCl@ss) | EC002540 |
| Altezza (Disegni) | 304 mm |
| Input (standard) | 2 kV (Test Level 3 - symmetrical) |
| Output (standard) | 1 kV (Test Level 2 - symmetrical) |
| Segnale (Standard) | 1 kV (Test Level 1 - asymmetrical) |
| Sfarfallio (standard) | EN 61000-3-3 |
| Tensione (standard) | 400 V AC |
| Commenti (Standard) | Criterion A |
| Numero tariffario doganale | 85044030 |
| (Condizioni ambientali) | typ. 20 ms (500 V AC) |
| Derating (dati di input) | > 60 °C ... 70 °C (2.5%/K) |
| Frequenza (standard) | 50 Hz |
| REACh SVHC (dati EMC) | Lead 7439-92-1 |
| Criterio A (Standard) | Normal operating behavior within the specified limits. |
| Criterio B (Standard) | Temporary impairment to operational behavior that is corrected by the device itself. |
| Criterio C (Standard) | Temporary adverse effects on the operating behavior, which the device corrects automatically or which can be restored by actuating the operating elements. |
| Caduta di tensione (standard) | 0 % |
| Efficienza (dati di output) | 93 % (400 V AC) |
| Peso netto (dati di output) | 3.7 kg |
| Cali di tensione (standard) | EN 61000-4-11 |
| Potenza di uscita (dati di input) | 480 W |
| Tipo di bloccaggio (Generale) | M12 screw locking |
| Emissione acustica (Norme) | EN 55016 |
| Testo aggiuntivo (Standard) | Test Level 2 |
| Classe climatica (Dimensioni) | 3K3 (in acc. with EN 60721) |
| Metodo di connessione (generale) | Circular connector |
| Gamma di frequenza (standard) | 0.15 MHz ... 80 MHz |
| Scarico in aria (Norme) | 8 kV (Test Level 4) |
| Ondulazione residua (dati di input) | ≤ 20 mVPP |
| eCl@ss 8.0 (Classificazioni) | 27049002 |
| eCl@ss 9.0 (Classificazioni) | 27040701 |
| Scarica di contatto (standard) | 6 kV (Test Level 4) |
| Numero di periodi (Standard) | 1 period |
| Numero di posizioni (generali) | 4 |
| Deviazione di controllo (dati di input) | < 1 % (change in load, static 10 % ... 90 %) |
| Classe di protezione (dati di uscita) | I |
| Codifica (dati di connessione, input) | N-coded |
| Fusibile di ingresso (condizioni ambientali) | 3.15 A (internal (device protection), slow-blow) |
| Intensità del campo di prova (standard) | 10 V/m (Test Level 3) |
| Codifica (dati di connessione, output) | A-coded |
| Grado di inquinamento (Dimensioni) | 4 |
| Altezza di installazione (Dimensioni) | ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m) |
| Grado di protezione (Dimensioni) | IP67 |
| Direttiva Bassa Tensione (Norme) | Conformance with Low Voltage Directive 2014/35/EC |
| Interferenza condotta (Standard) | EN 61000-4-6 |
| Grado di protezione (dati di uscita) | IP67 |
| Tempo di risposta tipico (dati di input) | < 1 s |
| Istruzioni di montaggio (dati di output) | Alignable: 20 mm horizontally, 50 mm vertically above, 100 mm vertically below |
| Scarica elettrostatica (Norme) | EN 61000-4-2 |
| Transitori veloci (burst) (Standard) | EN 61000-4-4 |
| Corrente di spunto (condizioni ambientali) | typ. 22 A (at 25 °C) |
| Tensione di uscita nominale (dati di ingresso) | 24 V DC ±1 % |
| Emissione di rumore condotto (Norme) | EN 55016 |
| Campo elettromagnetico HF (Norme) | EN 61000-4-3 |
| Carico di sovratensione (sovratensione) (Standard) | EN 61000-4-5 |
| Gamma di frequenza CA (condizioni ambientali) | 50 Hz ... 60 Hz |
| Boost dinamico (IDyn.Boost) (dati di input) | 30 A (5 s) |
| Tipo di protezione (condizioni ambientali) | Transient surge protection |
| Consumo di corrente (condizioni ambientali) | 3x 1.2 A (400 V AC) |
| Intervallo di tensione di ingresso (condizioni ambientali) | 3x 400 V AC ... 500 V AC -20 % ....+15 % |
| MTBF (IEC 61709, SN 29500) (dati di output) | > 1500000 h (25 °C) |
| Corrente di uscita nominale (IN) (dati di ingresso) | 20 A |
| Tipo di blocco (dati di connessione, input) | M17 standard and SPEEDCON locking |
| Compatibilità elettromagnetica (standard) | Conformance with EMC Directive 2014/30/EU |
| Tempo di buffering della rete (condizioni ambientali) | typ. 10 ms (400 V AC) |
| Perdita di potenza carico nominale max. (dati di input) | < 44 W (400 V AC) |
| Tipo di blocco (dati di connessione, uscita) | SPEEDCON M12 |
| Metodo di connessione (dati di connessione, input) | Circular connector |
| Metodo di connessione (dati di connessione, output) | Circular connector |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 85 °C (Derating > 60 °C (3 AC): 2,5 %/K / > 50 °C (2 AC): 2,5 %/K) |
| Corrente di scarica verso PE (condizioni ambientali) | < 3.5 mA |
| Numero di posizioni (dati di connessione, input) | 4 |
| Tensione di isolamento in ingresso/uscita (dati di uscita) | 4 kV AC (type test) |
| Numero di posizioni (dati di connessione, uscita) | 5 |
| Consumo energetico nominale (condizioni ambientali) | 39 W |
| Intervallo di tensione di ingresso nominale (condizioni ambientali) | 3x 400 V AC ... 500 V AC |
| Circuito/componente di protezione (condizioni ambientali) | Varistor |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Temperatura ambiente (tipo di avviamento testato) (Dimensioni) | -40 °C |
| Standard - Isolamento sicuro (dati di connessione per la segnalazione) | DIN VDE 0100-410 |
| Umidità relativa massima consentita (in esercizio) (Dimensioni) | ≤ 95 % (at 25 °C, non-condensing) |
| Dissipazione di potenza massima in condizioni di vuoto (dati di input) | < 2 W (400 V AC) |
| Norma - Sicurezza elettrica (Dati di collegamento per la segnalazione) | IEC 61010-2-201 (SELV) |
| Interruttore consigliato per la protezione dell'ingresso (condizioni ambientali) | 6 A ... 16 A (Characteristics B, C, D, K) |
| Protezione contro le sovratensioni in uscita (OVP) (dati di ingresso) | ≤ 30 V DC |
| Standard – Tensione di sicurezza bassissima (Dati di collegamento per la segnalazione) | EN 60204-1 (PELV) |
| Norma – Limitazione delle correnti armoniche di rete (Dati di collegamento per la segnalazione) | EN 61000-3-2 |
Descrizione del prodotto
TRIO POWER primary switching power supply in IP67 die-cast housing, input: three-phase, output: 24 V DC/20 A
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Block diagram
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
