Disponibile Prodotto più richiesto
TC-XC96-DI32-EX-PR-HIMAX02
TC-XC96-DI32-EX-PR-HIMAX02 2908751 PHOENIX CONTACT Termination Carrier for redundantly connecting 32 MACX An..
$0.00USD
3633 in magazzino
Specifiche chiave
:Class I, Div. 2, Groups A, B, C, D T4
Fusibile:2x 2.5 A Slow-blow (exchangeable)
Tipo:C
Profondità:159.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Fusibile | 2x 2.5 A Slow-blow (exchangeable) |
| Tipo | C |
| Profondità | 159.5 mm |
| Shock | 15g, according to IEC 60068-2-27 |
| Larghezza | 448 mm |
| Altezza | 170 mm |
| Altitudine | ≤ 2000 m |
| Nota EMC | EMC: class A product, see manufacturer's declaration in the download area |
| Isolamento | Basic insulation |
| Certificato | PxCIF21UKEX2908750X |
| Designazione | Device supply |
| Nome dell'output | Switching output |
| Tipo di prodotto | Module carrier |
| Nota di montaggio | No end clamp |
| Corrente di ingresso | ≤ 2 A |
| Tensione di ingresso | 24 V DC |
| Tipo di montaggio | DIN rail mounting |
| Identificazione | II 3 G Ex ec IIC T4 Gc X |
| Visualizzazione dello stato | 2x green LEDs (PWR1 and PWR2) |
| Revisione dell'articolo | 05 |
| Grado di inquinamento | 2 |
| Fornitura ridondante | yes, decoupled from diodes |
| Lunghezza di spogliatura | 7 mm |
| Metodo di connessione | Screw connection |
| Posizione di montaggio | vertical, horizontal |
| Scheda I/O adatta | X-DI 32 02 |
| Tensione nominale UN | < 50 V DC (Per signal/channel) |
| Note sul funzionamento | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Intervallo di tensione in ingresso | 19.2 V DC ... 30 V DC |
| Numero di posizioni | 6 |
| Tensione di sovratensione nominale | 0.5 kV |
| Grado di protezione | IP20 |
| Categoria di sovratensione | II |
| Numero di connessioni | 1 |
| Norme/regolamenti | EN 60664-1 |
| Vibrazione (funzionamento) | 2g, according to IEC 60068-2-6 |
| Tipo di commutazione del contatto | 1 N/C contact (alarm = open) |
| Corrente massima ammissibile | 1 A (Signal/channel) |
| Tensione di isolamento nominale | 30 V |
| Tensione massima di commutazione | 30 V DC (2 A) |
| Sezione trasversale del conduttore AWG | 18 ... 14 |
| Sezione trasversale del conduttore rigida | 0.75 mm² ... 2.5 mm² |
| Temperatura ambiente (funzionamento) | -20 °C ... 60 °C |
| Sezione trasversale del conduttore flessibile | 0.75 mm² ... 2.5 mm² |
| Collegamento secondo lo standard | IEC 60603-2 |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % (non-condensing) |
| Polarizzazione e protezione da sovratensioni | Yes |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
Descrizione del prodotto

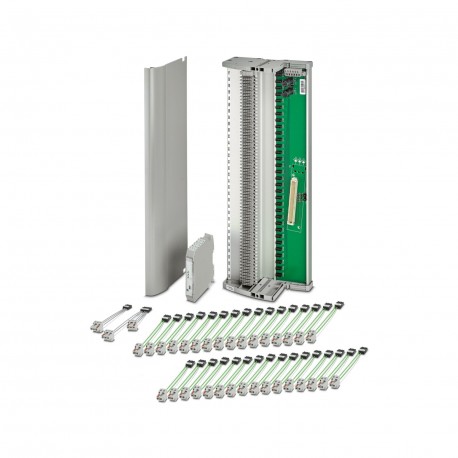

Termination Carrier for the redundant connection of 32 MACX Analog Ex-i separation amplifiers to HIMA-HIMax control system's digital input cards, via a C96, 96-pole connector. Suitable for HIMax X-DI
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
