Disponibile Prodotto più richiesto
TC-XC96-AI32-EX2-PRS-HIMAX01

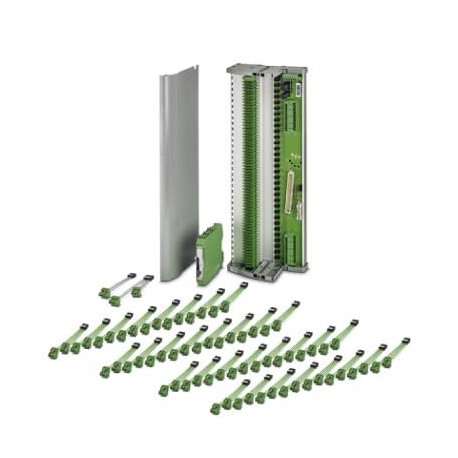

TC-XC96-AI32-EX2-PRS-HIMAX01 2908732 PHOENIX CONTACT Termination Carrier for redundantly connecting 32 MACX ..
$0.00USD
4761 in magazzino
Specifiche chiave
Codice GTIN:4055626327617
Chiave d'ordine:2908732
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626327617 |
| Chiave d'ordine | 2908732 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| (Dimensioni) | Class I, Zone 2, Group IIC |
| Fusibile (generale) | 2x 3.15 A Slow-blow (exchangeable) |
| ATEX (Dimensioni) | II 3 G Ex ec IIC T4 Gc X |
| ETIM 4.0 (eCl@ss) | EC002780 |
| ETIM 5.0 (eCl@ss) | EC002780 |
| ETIM 6.0 (eCl@ss) | EC002780 |
| ETIM 7.0 (eCl@ss) | EC002780 |
| Shock (Dimensioni) | 15g, according to IEC 60068-2-27 |
| Tipo (Connessione 1) | C |
| Numero tariffario doganale | 85366990 |
| Shock (Connessione 3) | 15g, according to IEC 60068-2-27 |
| Designazione (generale) | Device supply |
| Nome output (Generale) | Switching output |
| Tipo di contatto (Generale) | 1 N/C contact (alarm = open) |
| Corrente di ingresso (generale) | ≤ 2 A |
| Tensione di ingresso (generale) | 24 V DC |
| Isolamento (Dimensioni) | Basic insulation |
| Nome della connessione (Fornitura) | Power supply |
| Designazione (Dimensioni) | Directive 2014/35/EU (EMV) |
| Visualizzazione dello stato (generale) | 2x green LEDs (PWR1 and PWR2) |
| Tensione nominale UN (Nota) | < 50 V DC (Per signal/channel) |
| Lunghezza di spogliatura (fornitura) | 7 mm |
| Metodo di collegamento (alimentazione) | Screw connection |
| Profondità (condizioni ambientali) | 160 mm |
| Fornitura ridondante (generale) | yes, decoupled from diodes |
| Larghezza (condizioni ambientali) | 448 mm |
| Altezza (condizioni ambientali) | 170 mm |
| UL, USA/Canada (Dimensioni) | Class I, Div. 2, Groups A, B, C, D T4 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Numero di posizioni (Offerta) | 6 |
| eCl@ss 4.0 (Classificazioni) | 27250313 |
| eCl@ss 4.1 (Classificazioni) | 27250313 |
| eCl@ss 5.0 (Classificazioni) | 27250313 |
| eCl@ss 5.1 (Classificazioni) | 27250313 |
| eCl@ss 7.0 (Classificazioni) | 27141152 |
| eCl@ss 8.0 (Classificazioni) | 27141152 |
| eCl@ss 9.0 (Classificazioni) | 27141152 |
| Intervallo di tensione di ingresso (generale) | 19.2 V DC ... 30 V DC |
| Grado di inquinamento (Dimensioni) | 2 |
| Nome della connessione (Connessione 1) | Controller level |
| Numero di connessioni (Alimentazione) | 1 |
| Corrente massima ammissibile (Nota) | 1 A (Signal/channel) |
| Metodo di connessione (Connessione 1) | Pin strip |
| Metodo di connessione (Connessione 2) | IDC/FLK pin strip |
| Tensione di sovratensione nominale (dimensioni) | 0.5 kV |
| Categoria di sovratensione (Dimensioni) | II |
| Numero di posizioni (Connessione 1) | 96 |
| Numero di posizioni (Connessione 2) | 14 |
| Norme/regolamenti (Dimensioni) | EN 60079-0 |
| Limitazioni di utilizzo (Disegni) | EMC: class A product, see manufacturer's declaration in the download area |
| Vibrazione (funzionamento) (Dimensioni) | 2g, according to IEC 60068-2-6 |
| Tensione massima di commutazione (generale) | 30 V DC (2 A) |
| Sezione trasversale del conduttore AWG (alimentazione) | 18 ... 14 |
| Numero di connessioni (Connessione 1) | 1 |
| Numero di connessioni (Connessione 2) | 1 |
| Vibrazione (funzionamento) (Connessione 3) | 2g, according to IEC 60068-2-6 |
| Tensione di isolamento nominale (dimensioni) | 30 V |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Sezione trasversale del conduttore solido (alimentazione) | 0.75 mm² ... 2.5 mm² |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Sezione trasversale del conduttore flessibile (Alimentazione) | 0.75 mm² ... 2.5 mm² |
| Protezione da polarizzazione e sovratensione (generale) | Yes |
| Temperatura ambiente (funzionamento) (Connessione 3) | -20 °C ... 60 °C |
| Collegamento secondo lo standard (Collegamento 1) | IEC 60603-2 |
| Umidità ammessa (funzionamento) (Collegamento 3) | 5 % ... 95 % (non-condensing) |
| Temperatura ambiente (stoccaggio/trasporto) (Connessione 3) | -40 °C ... 80 °C |
Descrizione del prodotto
Termination Carrier for the redundant connection of 32 dual-output MACX Analog Ex-i separation amplifiers to analog input cards of the HIMA-HIMax control system, via a C96, 96-pole connector. Suitable
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Block diagram
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
