TC-D37SUB-ADIO16-M-P-UNI

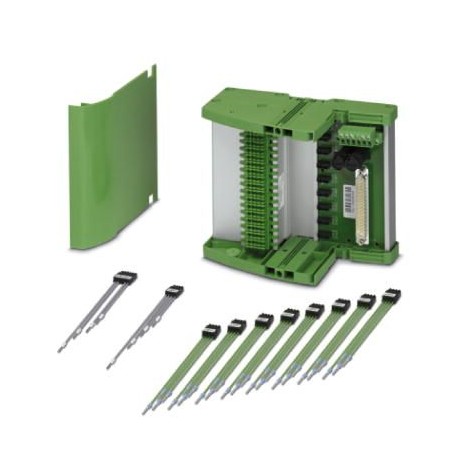

TC-D37SUB-ADIO16-M-P-UNI 2902933 PHOENIX CONTACT Module carrier
$0.00USD
4426 in magazzino
Specifiche chiave
Codice GTIN:4046356697996
Nota:Made to Order (non-returnable)
Chiave d'ordine:2902933
(Generale):2x green LEDs (PWR1 and PWR2)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356697996 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2902933 |
| (Generale) | 2x green LEDs (PWR1 and PWR2) |
| Pagina del catalogo | Page 125 (C-7-2015) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | Class I, Zone 2, Group IIC |
| Fusibile (generale) | 2x 2.5 A on PCB, slow-blow (replaceable) |
| ATEX (Dimensioni) | II 3 G Ex nA IIC T4 Gc X |
| Paese di origine | DE (Germany) |
| Shock (Dimensioni) | 15g, according to IEC 60068-2-27 |
| Numero tariffario doganale | 85366990 |
| Shock (Connessione 2) | 15g, according to IEC 60068-2-27 |
| Designazione (generale) | Power module |
| Nome output (Generale) | Switching output |
| Tipo di contatto (Generale) | 1 N/C contact (alarm = open) |
| Corrente di ingresso (generale) | ≤ 2 A |
| Tensione di ingresso (generale) | 24 V DC |
| Isolamento (Dimensioni) | Basic insulation |
| Nome della connessione (Fornitura) | Power supply |
| Designazione (Dimensioni) | Air clearances and creepage distances |
| Visualizzazione dello stato (generale) | 2 x red LED (error) |
| Lunghezza di spogliatura (fornitura) | 7 mm |
| Metodo di collegamento (alimentazione) | Screw connection |
| Profondità (condizioni ambientali) | 160 mm |
| Fornitura ridondante (generale) | yes, decoupled from diodes |
| Larghezza (condizioni ambientali) | 136 mm |
| Altezza (condizioni ambientali) | 170 mm |
| UL, USA/Canada (Dimensioni) | UL 61010 Listed |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Numero di posizioni (Offerta) | 6 |
| Intervallo di tensione di ingresso (generale) | 19.2 V DC ... 30 V DC |
| Nome della connessione (Connessione 1) | Controller level |
| Numero di connessioni (Alimentazione) | 1 |
| Altitudine massima (Collegamento 2) | ≤ 2000 m |
| Metodo di connessione (Connessione 1) | D-SUB pin strip |
| Tensione di sovratensione nominale (dimensioni) | 0.5 kV |
| Numero di posizioni (Connessione 1) | 37 |
| Norme/regolamenti (Dimensioni) | DIN EN 50178 |
| Vibrazione (funzionamento) (Dimensioni) | 2g, according to IEC 60068-2-6 |
| Tensione massima di commutazione (generale) | 30 V DC (50 mA) |
| Sezione trasversale del conduttore AWG (alimentazione) | 24 ... 12 |
| Numero di connessioni (Connessione 1) | 1 |
| Vibrazione (funzionamento) (Connessione 2) | 2g, according to IEC 60068-2-6 |
| Peso per pezzo (imballaggio escluso) | 1,170.000 g |
| Tensione di isolamento nominale (dimensioni) | 50 V |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Sezione trasversale del conduttore solido (alimentazione) | 0.14 mm² ... 2.5 mm² |
| Tensione nominale UN (dati commerciali chiave) | < 30 V DC (Per signal/channel) |
| Sezione trasversale del conduttore flessibile (Alimentazione) | 0.14 mm² ... 2.5 mm² |
| Grado di protezione (dati commerciali chiave) | IP00 |
| Protezione da polarizzazione e sovratensione (generale) | Yes |
| Temperatura ambiente (funzionamento) (Connessione 2) | -20 °C ... 60 °C (Please observe module specifications) |
| Corrente massima ammissibile (dati commerciali chiave) | < 1 A (Signal/channel) |
| Umidità ammessa (funzionamento) (Collegamento 2) | 5 % ... 95 % (non-condensing) |
| Grado di infiammabilità secondo UL 94 (Dimensioni) | V0 |
| Temperatura ambiente (stoccaggio/trasporto) (Connessione 2) | -40 °C ... 80 °C |
Descrizione del prodotto
Universal termination carrier for connecting 16 MINI Analog separation amplifiers to digital or analogue I/O cards, via D-SUB plug-in connectors, 37 poles (1:1 connection)
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Cable set for signal transmission on the termination carrier for modules from the MINI Analog series. Connection of terminal points 5 and 6 of two adjacent MINI Analog modules to the signal PCB via a 4-pos. PTSM connector.
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
