Disponibile Prodotto più richiesto
STN 10

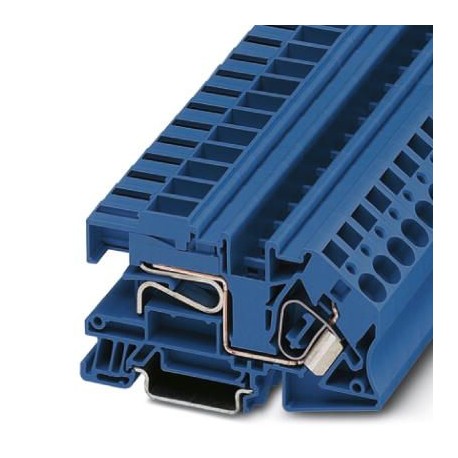

STN 10 3038244 PHOENIX CONTACT N disconnect terminal block
$0.00USD
4209 in magazzino
Specifiche chiave
Codice GTIN:4017918899745
Chiave d'ordine:3038244
Pagina del catalogo:Page 201 (C-3-2015)
Unità di imballaggio:25 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918899745 |
| Chiave d'ordine | 3038244 |
| Pagina del catalogo | Page 201 (C-3-2015) |
| Unità di imballaggio | 25 pc |
| Larghezza (generale) | 10 mm |
| Lunghezza (generale) | 87 mm |
| Paese di origine | RO (Romania) |
| Numero tariffario doganale | 85369010 |
| Quantità minima d'ordine | 25 pc |
| Altezza NS 35/15 (Generale) | 57.5 mm |
| Altezza NS 35/7,5 (Generale) | 50 mm |
| Nota (dati commerciali chiave) | Assembly instructions:For secure fastening of the neutral busbar, supports must be set at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips. |
| Colore (dati commerciali chiave) | blue |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Lunghezza di spogliatura (dimensioni) | 18 mm |
| Metodo di collegamento (Dimensioni) | Spring-cage connection |
| Peso per pezzo (imballaggio escluso) | 30.060 g |
| Pannello laterale aperto (dati commerciali chiave) | Yes |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Numero di livelli (dati commerciali chiave) | 1 |
| Corrente nominale IN (dati commerciali chiave) | 57 A |
| Tensione nominale UN (dati commerciali chiave) | 400 V |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Materiale isolante (dati commerciali chiave) | PA |
| Tensione di sovratensione nominale (dati commerciali chiave) | 6 kV |
| Corrente di carico massima (dati commerciali chiave) | 57 A (with 16 mm² conductor cross section) |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Sezione trasversale nominale (dati commerciali chiave) | 10 mm² |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 6 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 24 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 16 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.2 mm² |
| Gruppo di materiali isolanti (dati commerciali chiave) | I |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 10 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.2 mm² |
| Collegamento secondo lo standard (dati di collegamento) | IEC 60947-7-1 |
| Collegamento secondo lo standard (dati commerciali chiave) | IEC 60947-7-1 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V0 |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Dimensioni) | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, min. solido (Dimensioni) | 0.2 mm² |
| Portata di corrente della sbarra neutra (dati commerciali chiave) | 140 A |
| Dissipazione di potenza massima per condizioni nominali (dati commerciali chiave) | 1.82 W |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 10 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.25 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 10 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Dimensioni) | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, min. (Dimensioni) | 1.5 mm² |
Descrizione del prodotto
Sectionable neutral terminal block, Spring connection, cross-section: 0.2 mm² - 16 mm², AWG: 24 - 6, width: 10 mm, colour: blue, mounting class: NS 35/15, NS 35/7.5
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
