Disponibile Prodotto più richiesto
ST-REL3-KG120/21

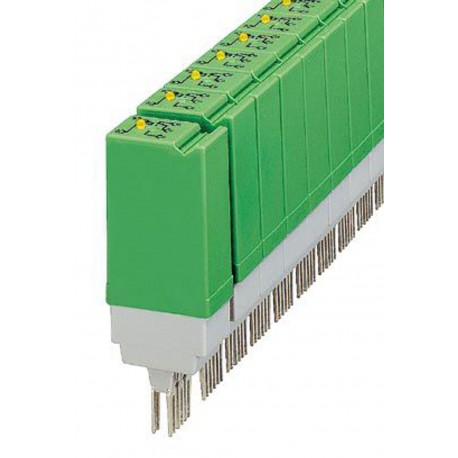

ST-REL3-KG120/21 2821164 PHOENIX CONTACT Relay connectors
$0.00USD
3666 in magazzino
Specifiche chiave
Codice GTIN:4017918077051
Chiave d'ordine:2821164
(Generale):DIN VDE 0160 (in relevant parts)
(Lato bobina):1500 VA (for 250 V AC)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918077051 |
| Chiave d'ordine | 2821164 |
| (Generale) | DIN VDE 0160 (in relevant parts) |
| (Lato bobina) | 1500 VA (for 250 V AC) |
| Pagina del catalogo | Page 88 (IF-2005) |
| Unità di imballaggio | 10 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85364900 |
| Tipo di contatto (lato bobina) | Single contact, 1-PDT |
| Profondità (dati commerciali chiave) | 66.5 mm |
| Larghezza (dati commerciali chiave) | 20.8 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgNi |
| Altezza (dati commerciali chiave) | 33 mm |
| Modalità operativa (lato contatto) | 100% operating factor |
| Peso netto (SAP) (lato contatto) | 38.62 g |
| Norme/regolamenti (generali) | DIN VDE 0110b, Gr. C for 250 V DC |
| Corrente di spunto massima (lato bobina) | 8 A |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Peso per pezzo (imballaggio escluso) | 38.620 g |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Durata meccanica (lato contatto) | approx. 2x 107cycles |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Limitazione della corrente continua (lato bobina) | 6 A |
| Circuito di protezione (condizioni ambientali) | Bridge rectifier, varistor |
| Tempo di rilascio tipico (condizioni ambientali) | 11 ms (with DC) |
| Tempo di risposta tipico (condizioni ambientali) | 7 ms |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 50 °C |
| Tensione nominale di ingresso UN (condizioni ambientali) | 120 V AC/DC |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | yes |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 5 mA |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 95 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -20 °C ... 70 °C |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto) | 2.5 kV AC (50 Hz, 1 min.) |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | 0.8 ... 1.06 |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.6 W |
Descrizione del prodotto
Plug-in relay bracket, equipped with mini-switching relay, contacts (AgNi): Medium to high powers, 1 switched contact, input voltage 120 V AC/DC, with light indication, pluggable into base terminal bl
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
