Disponibile Prodotto più richiesto
ST 1,5 RD

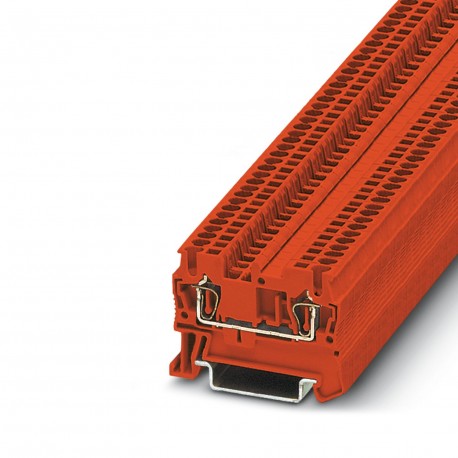

ST 1,5 RD 3037038 PHOENIX CONTACT Feed-through terminal block
$1.01USD
9948 in magazzino
Specifiche chiave
:3030721 ATP-ST 4
Colore:red (RAL 3001)
Larghezza:4.2 mm
Altezza:48.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 3030721 ATP-ST 4 | |
| Colore | red (RAL 3001) |
| Larghezza | 4.2 mm |
| Altezza | 48.5 mm |
| produzione | (Permanent) |
| Potenziali | 1 |
| Dati del ponte | 16.5 A / 1.5 mm² |
| Tipo di prodotto | Feed-through terminal block |
| Tipo di montaggio | NS 35/7,5 |
| Corrente nominale | 17.5 A |
| Tensione nominale | 500 V |
| Identificazione | II 2 GD Ex eb IIC Gb |
| Numero di righe | 1 |
| Larghezza della copertura terminale | 2.2 mm |
| Elenco dei ponti | Plug-in bridge / FBS 2-4 / 3030116 |
| Pannello laterale aperto | Yes |
| Revisione dell'articolo | 11 |
| Lunghezza di spogliatura | 8 mm ... 10 mm |
| Sezione trasversale AWG | 28 ... 16 (converted acc. to IEC) |
| Resistenza di contatto | 1.43 mΩ |
| Profondità su NS 35/15 | 44 mm |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 36.5 mm |
| Materiale isolante | PA |
| Tensione di sovratensione nominale | 6 kV |
| Corrente di carico massima | 17.5 A (with 1.5 mm² conductor cross section) |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 1.5 mm² |
| Numero di connessioni | 2 |
| Capacità di connessione AWG | 28 ... 16 |
| Ex aumento della temperatura | 40 K (19.4 A / 1.5 mm²) |
| Sezione trasversale nominale AWG | 16 |
| Accessori certificati Ex | 3030417 D-ST 2,5 |
| Tensione di isolamento nominale | 400 V |
| per colmare con ponte | 440 V |
| Capacità di collegamento rigida | 0.08 mm² ... 1.5 mm² |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A1 |
| Intervallo di temperatura di esercizio | -60 °C ... 110 °C |
| Capacità di connessione flessibile | 0.08 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore rigida | 0.08 mm² ... 1.5 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C () |
| Temperatura ambiente (funzionamento) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Numero di connessioni per livello | 2 |
| Sezione trasversale del conduttore flessibile | 0.08 mm² ... 1.5 mm² |
| Collegamento secondo lo standard | IEC 60947-7-1 |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| - A ponte tagliato a misura con copertura | 220 V |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 28 ... 16 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Dissipazione di potenza massima per condizioni nominali | 0.56 W |
| - A ponte tagliato a misura con piastra divisoria | 275 V |
| - Nel collegamento tra morsettiere non adiacenti | 352 V |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.14 mm² ... 1.5 mm² |
| - In caso di collegamento tra morsetti non adiacenti tramite morsetto PE | 352 V |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² |
Descrizione del prodotto
Feed-through terminal, nominal voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection type: Spring connection, 1st floor, Dimensioning cross-section: 1.5 mm², cross-section: 0.0
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
