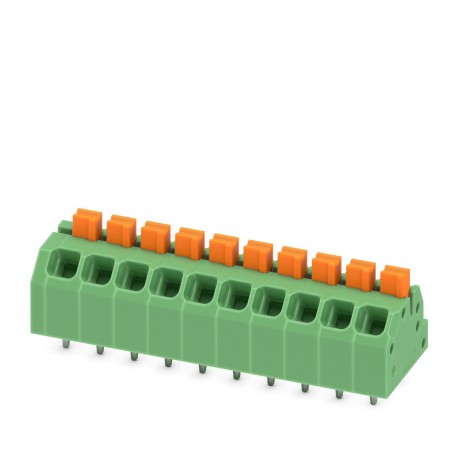

SPTAF 1/18-3,5-EL MC BU/YE
SPTAF 1/18-3,5-EL MC BU/YE 1076884 PHOENIX CONTACT Terminal for printed circuit board, pitch: 3.5 mm, number..
$0.00USD
3034 in magazzino
Specifiche chiave
:0.34 mm² ... 1.5 mm² (Push-in connection)
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pece:3.5 mm
Risultato:Test passed
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.34 mm² ... 1.5 mm² (Push-in connection) | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pece | 3.5 mm |
| Risultato | Test passed |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Larghezza [w] | 8.5 mm |
| Altezza [h] | 12.8 mm |
| Lunghezza [l] | 11 mm |
| Disposizione dei pin | Linear pinning |
| spaziatura dei perni | 5 mm |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Linea di prodotti | COMBICON Terminals S |
| Tipo di prodotto | Printed circuit board terminal |
| Diametro del foro | 1.1 mm |
| Tipo di montaggio | Wave soldering |
| Specifica | IEC 60999-1:1999-11 |
| Numero di righe | 1 |
| Dimensioni del perno | 0.75 x 0.3 mm |
| Famiglia di prodotti | SPTAF 1/..-EL |
| Colore (alloggiamento) | multicolored () |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 02 |
| Materiale di contatto | Cu alloy |
| Altezza installata | 10.2 mm |
| Lunghezza di spogliatura | 8 mm |
| Tempo di esposizione | 5 s |
| Metodo di connessione | Push-in spring connection |
| Tipo di imballaggio | packed in cardboard |
| Corrente nominale IN | 16 A |
| Tensione nominale UN | 160 V |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Nota sull'applicazione | Maximum permissible outer diameter of the wire insulation ≤ 3 mm |
| Numero di posizioni | 18 |
| Tensione nominale (II/2) | 320 V |
| Sezione trasversale nominale | 1.5 mm² |
| Tensione nominale (III/2) | 160 V |
| Tensione nominale (III/3) | 160 V |
| Lunghezza del perno di saldatura [P] | 2.6 mm |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | hot-dip tin-plated |
| Colore (Elemento di azionamento) | orange (2003) |
| Gruppo di materiali isolanti | I |
| Saldare i pin per potenziale | 2 |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 2.5 kV |
| Sezione trasversale del conduttore AWG | 24 ... 16 |
| Tensione di sovratensione nominale (III/2) | 2.5 kV |
| Tensione di sovratensione nominale (III/3) | 2.5 kV |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 1.5 mm² (When connecting and possibly adjusting a solid conductor of 1.5 mm², the mechanical lateral forces, which can affect the terminal block, have to be absorbed by lateral support.) |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensione nominale di isolamento (II/2) | 320 V |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 1.5 mm² |
| Tensione nominale di isolamento (III/2) | 160 V |
| Tensione nominale di isolamento (III/3) | 160 V |
| distanza minima di dispersione (II/2) | 1.6 mm |
| Test di aumento della temperatura richiesto | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| distanza superficiale minima (III/2) | 0.8 mm |
| distanza superficiale minima (III/3) | 2 mm |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| Area di saldatura della superficie metallica (strato superiore) | Tin (2 - 4 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) | Tin (2 - 4 µm Sn) |
| Resistenza di isolamento, posizioni adiacenti | > 5 MΩ |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 1.5 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 1.5 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 1.5 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.25 mm² ... 0.75 mm² (Conductor connection with open terminal point) |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.25 mm² ... 0.75 mm² (Conductor connection with open terminal point) |
| Sezione trasversale del conduttore/tipo di conduttore/valore di riferimento della forza di trazione/valore effettivo | 0.2 mm² / solid / > 10 N |
Descrizione del prodotto
Terminal for printed circuit board, nominal current: 16 A, nominal voltage (III/2): 160 V, nominal section: 1.5 mm², number of rows: 1, number of poles per row: 18, family of articles: SPTAF 1/.. -EL,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
