Disponibile Prodotto più richiesto
SPT-THR 1,5/ 8-H-5,08 P26

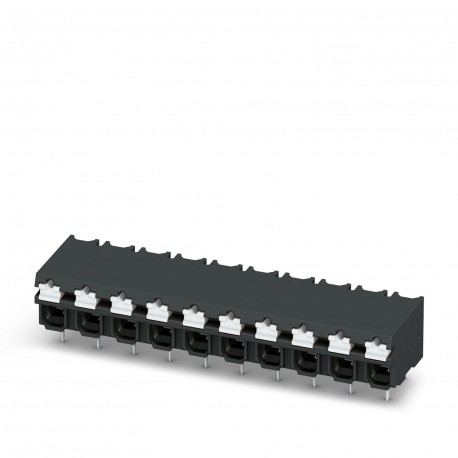

SPT-THR 1,5/ 8-H-5,08 P26 1823146 PHOENIX CONTACT PCB terminal block
$0.00USD
4847 in magazzino
Specifiche chiave
:0.2 mm² / flexible / > 10 N
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pece:5.08 mm
Risultato:Test passed
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pece | 5.08 mm |
| Risultato | Test passed |
| Processo | Reflow/wave soldering |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Larghezza [w] | 39.56 mm |
| Altezza [h] | 10.3 mm |
| Lunghezza [l] | 13.6 mm |
| Disposizione dei pin | Linear pinning |
| spaziatura dei perni | 7 mm |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Linea di prodotti | COMBICON Terminals S |
| Tipo di prodotto | Printed circuit board terminal |
| Nota di montaggio | This item is not suitable for PCB cleaning with liquids. |
| Diametro del foro | 1.1 mm |
| Tipo di montaggio | THR soldering / wave soldering |
| Specifica | IEC 60998-2-2:2002-12 |
| Numero di righe | 1 |
| Dimensioni del perno | 0.7 x 0.3 mm |
| Famiglia di prodotti | SPT 1,5/..-H-THR |
| Colore (alloggiamento) | black (9005) |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 08 |
| Materiale di contatto | Cu alloy |
| Altezza installata | 7.7 mm |
| Lunghezza di spogliatura | 8 mm |
| Tempo di esposizione | 5 s |
| Metodo di connessione | Push-in spring connection |
| Tipo di imballaggio | packed in cardboard |
| Corrente nominale IN | 17.5 A |
| Tensione nominale UN | 320 V |
| Disegno dimensionale | |
| Materiale isolante | LCP |
| Numero di posizioni | 8 |
| Numero di potenziali | 8 |
| Tensione nominale (II/2) | 500 V |
| Sezione trasversale nominale | 1.5 mm² |
| Numero di connessioni | 8 |
| Tensione nominale (III/2) | 320 V |
| Tensione nominale (III/3) | 250 V |
| Lunghezza del perno di saldatura [P] | 2.6 mm |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | hot-dip tin-plated |
| Livello di sensibilità all'umidità | MSL 1 |
| Colore (Elemento di azionamento) | white (9010) |
| Gruppo di materiali isolanti | IIIa |
| Saldare i pin per potenziale | 2 |
| CTI secondo IEC 60112 | 175 |
| Tensione di sovratensione nominale (II/2) | 4 kV |
| Sezione trasversale del conduttore AWG | 24 ... 16 |
| Tensione di sovratensione nominale (III/2) | 4 kV |
| Tensione di sovratensione nominale (III/3) | 4 kV |
| Cicli di saldatura nel riflusso | 3 |
| Temperatura di classificazione Tc | 260 °C |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 1.5 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Tensione nominale di isolamento (II/2) | 500 V |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 1.5 mm² |
| Tensione nominale di isolamento (III/2) | 320 V |
| Tensione nominale di isolamento (III/3) | 250 V |
| distanza minima di dispersione (II/2) | 5 mm |
| Test di aumento della temperatura richiesto | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| distanza superficiale minima (III/2) | 3.2 mm |
| distanza superficiale minima (III/3) | 4 mm |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 175 |
| Area di saldatura della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| Resistenza di isolamento, posizioni adiacenti | > 5 MΩ |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 3 mm |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.2 mm² ... 0.75 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.2 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore/tipo di conduttore/valore di riferimento della forza di trazione/valore effettivo | 0.2 mm² / solid / > 10 N |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 13.5 A, nominal voltage (III/2): 320 V, nominal section: 1.5 mm², number of potentials: 8, number of rows: 1, number of poles per row: 8, art
