SPT 2,5/ 6-V-5,0 YE

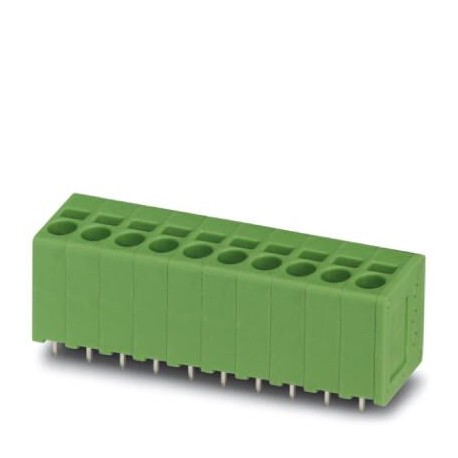

SPT 2,5/ 6-V-5,0 YE 1714095 PHOENIX CONTACT Terminal for printed circuit board, rated voltage: 400 V, pitch:..
$0.00USD
4552 in magazzino
Specifiche chiave
Codice GTIN:4055626343945
Chiave d'ordine:1714095
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626343945 |
| Chiave d'ordine | 1714095 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| Pitch (Disegni) | 5 mm |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| Numero tariffario doganale | 85369010 |
| (Condizioni ambientali) | Test passed |
| Disposizione dei pin (disegni) | Linear double pinning |
| Tipo di montaggio (Disegni) | Wave soldering |
| Calore secco (test di vibrazione) | 168 h/100°C |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Calore umido (test di vibrazione) | 48 h/30 °C/92 % |
| Numero di livelli (Disegni) | 1 |
| Metodo di collegamento (Disegni) | Push-in spring connection |
| Gamma di articoli (Disegni) | SPT 2,5/..-V |
| eCl@ss 5.1 (Classificazioni) | 27261100 |
| eCl@ss 6.0 (Classificazioni) | 27261100 |
| eCl@ss 7.0 (Classificazioni) | 27440401 |
| eCl@ss 8.0 (Classificazioni) | 27440401 |
| eCl@ss 9.0 (Classificazioni) | 27440401 |
| Corrente nominale (prova di estrazione) | 24 A |
| Tensione nominale (Proprietà dell'articolo) | 400 V |
| Numero di posizioni (Disegni) | 6 |
| Risultato (test di aumento della temperatura) | Test passed |
| Numero di potenziali (Disegni) | 6 |
| Passo (Dati sui materiali - alloggiamento) | 5 mm |
| Tensione nominale (proprietà dell'articolo) | 250 V |
| Numero di connessioni (Disegni) | 6 |
| Specifiche (prove elettriche) | IEC 60664-1:2007-04 |
| Risultato del test (condizioni ambientali) | Test passed |
| Ampiezza (test di aumento della temperatura) | 0.35 mm (10 - 60.1 Hz) |
| Frequenza (test di aumento della temperatura) | 10 - 150 - 10 Hz |
| Corrente nominale (Proprietà dell'articolo) | 24 A |
| Velocità di scansione (test di aumento della temperatura) | 1 octave/min |
| (Metodo di terminazione e connessione) | 2.5 mm² / flexible / > 50 N |
| Accelerazione (test di aumento della temperatura) | 5 g (60.1 - 150 Hz) |
| Breve descrizione dell'articolo (Disegni) | PCB terminal block |
| Test di connessione (condizioni ambientali) | IEC 60998-2-2:2002-12 |
| Dimensione a (Dati sui materiali - alloggiamento) | 25 mm |
| Spaziatura dei perni (dati sui materiali - alloggiamento) | 8.2 mm |
| Tensione nominale (III/2) (Prova di estrazione) | 400 V |
| Specifiche (test di aumento della temperatura) | IEC 60068-2-6:1995-03 |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 31.4 mm |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 16.9 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 13.5 mm |
| Tensione nominale (II/2) (Proprietà dell'articolo) | 630 V |
| Sezione trasversale del conduttore (prova di estrazione) | 2.5 mm² |
| Colore dell'alloggiamento (Dati sul materiale - contatto) | yellow (1018) |
| Tensione nominale (III/2) (Proprietà dell'articolo) | 400 V |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 0.8 x 0.8 mm |
| Spaziatura dei pin (Dimensioni del prodotto) | 8.2 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 2.5 mm |
| Lunghezza di spelatura (parametri elettrici) | 10 mm |
| Metodo di connessione (parametri elettrici) | Push-in spring connection |
| Diametro del foro (Dimensioni del prodotto) | 1.1 mm |
| Tensione di sovratensione nominale (III/2) (prova di estrazione) | 4 kV |
| Tensione di sovratensione nominale (II/2) (Proprietà dell'articolo) | 4 kV |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Proprietà dell'articolo) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 50 |
| Risultato (Distanze di aria e distanze superficiali) | Test passed |
| Durata del test per asse (test di aumento della temperatura) | 2.5 h |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60998-2-2:2002-12 |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Distanze di isolamento e superficiali (prove elettriche) | IEC 60664-1:2007-04 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.2 mm² ... 4 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 14.4 mm |
| Specifiche (distanze di isolamento in aria e distanze superficiali) | IEC 60998-2-1:2002-12 |
| Temperatura ambiente (assemblaggio) (Informazioni sull'imballaggio) | -5 °C ... 100 °C |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Temperatura ambiente (funzionamento) (Informazioni sull'imballaggio) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.2 mm² ... 2.5 mm² |
| Valore minimo della distanza di fuga (II/2) (Prove elettriche) | 3.2 mm |
| Valore minimo della distanza di fuga (III/2) (Prove elettriche) | 3 mm |
| Valore minimo della distanza di fuga (III/3) (Prove elettriche) | 3.2 mm |
| (Resistenza all'invecchiamento, all'umidità e alla penetrazione di solidi) | No hazardous substances above threshold values |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 24 ... 12 |
| Prova di danneggiamento e allentamento del conduttore (condizioni ambientali) | IEC 60998-2-2:2002-12 |
| Area di saldatura della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni sull'imballaggio) | -40 °C ... 70 °C |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Distanza minima - campo disomogeneo (II/2) (Prove elettriche) | 3 mm |
| Distanza minima - campo disomogeneo (III/2) (Prove elettriche) | 3 mm |
| Distanza minima - campo disomogeneo (III/3) (Prove elettriche) | 3 mm |
| RoHS Cina (Resistenza all'invecchiamento, all'umidità e alla penetrazione di solidi) | Environmentally friendly use period: unlimited = EFUP-e |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.2 mm² / solid / > 10 N |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1.5 mm² (Stripping length 8 mm) |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 2.5 mm² (Stripping length 8 mm) |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal section: 2.5 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, famil
