SMKDSP 1,5/ 3 GY H1L

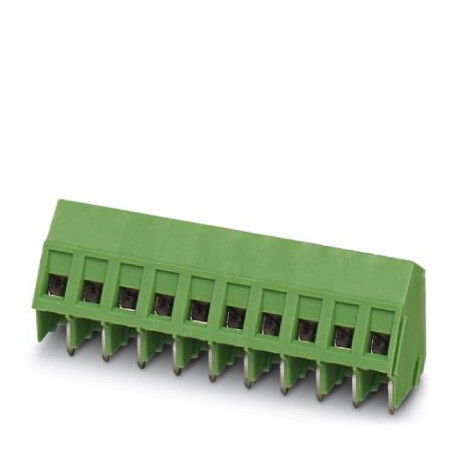

SMKDSP 1,5/ 3 GY H1L 1012944 PHOENIX CONTACT PCB terminal block, nominal current: 17.5 A, rated voltage (III..
$0.00USD
3421 in magazzino
Specifiche chiave
Codice GTIN:4055626491301
Chiave d'ordine:1012944
Unità di imballaggio:1 pc
(Prova di vibrazione):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626491301 |
| Chiave d'ordine | 1012944 |
| Unità di imballaggio | 1 pc |
| (Prova di vibrazione) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Paese di origine | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| Numero tariffario doganale | 85369010 |
| (Condizioni ambientali) | Test passed |
| Quantità minima d'ordine | 250 pc |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| RoHS Cina (test di vibrazione) | Environmentally Friendly Use Period = 50 |
| Pitch (dati commerciali chiave) | 5 mm |
| REACh SVHC (test di vibrazione) | |
| Nota (Informazioni sulla confezione) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| eCl@ss 5.1 (Classificazioni) | 27261100 |
| eCl@ss 6.0 (Classificazioni) | 27261100 |
| eCl@ss 7.0 (Classificazioni) | 27440401 |
| eCl@ss 8.0 (Classificazioni) | 27440401 |
| eCl@ss 9.0 (Classificazioni) | 27440401 |
| Corrente nominale (prova di estrazione) | 17.5 A |
| Tensione nominale (Proprietà dell'articolo) | 400 V |
| Coppia (parametri elettrici) | 0.5 Nm ... 0.6 Nm |
| Passo (Dati sui materiali - alloggiamento) | 5 mm |
| Disposizione dei pin (dati commerciali chiave) | Linear pinning |
| Specifiche (prove elettriche) | IEC 60664-1:2007-04 |
| collegabile (parametri elettrici) | no |
| Tipo di montaggio (dati commerciali chiave) | Wave soldering |
| (Metodo di terminazione e connessione) | 1.5 mm² / flexible / > 40 N |
| Tipo di nota (Informazioni sull'imballaggio) | Note on application |
| Peso per pezzo (imballaggio escluso) | 4.240 g |
| Dimensione a (Dati sui materiali - alloggiamento) | 10 mm |
| Tensione nominale (III/2) (Prova di estrazione) | 400 V |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 15 mm |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 18.8 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 13.4 mm |
| Numero di livelli (dati commerciali chiave) | 1 |
| Sezione trasversale del conduttore (prova di estrazione) | 1.5 mm² |
| Metodo di connessione (dati commerciali chiave) | Screw connection with tension sleeve |
| Gamma di articoli (dati commerciali chiave) | SMKDSP 1,5 |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 0.9 x 0.9 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 3.5 mm |
| Lunghezza di spelatura (parametri elettrici) | 7 mm |
| Metodo di connessione (parametri elettrici) | Screw connection with tension sleeve |
| Numero di posizioni (dati commerciali chiave) | 3 |
| Diametro del foro (Dimensioni del prodotto) | 1.3 mm |
| Numero di potenziali (dati commerciali chiave) | 3 |
| Testa della vite di forma di azionamento (dati commerciali chiave) | Philipps recess with slotted Torx |
| Numero di connessioni (dati commerciali chiave) | 3 |
| Tensione di sovratensione nominale (III/2) (prova di estrazione) | 4 kV |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (II/2) (Prove elettriche) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | Tin-plated |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 250 |
| Tensione di sovratensione nominale (III/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Prove elettriche) | 4 kV |
| Risultato (Distanze di aria e distanze superficiali) | Test passed |
| Breve descrizione dell'articolo (dati commerciali chiave) | PCB terminal block |
| Ampiezza (distanze di isolamento in aria e distanze superficiali) | 0.35 mm (10 - 60.1 Hz) |
| Frequenza (distanze di isolamento in aria e distanze superficiali) | 10 - 150 - 10 Hz |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60999-1:1990-05 |
| Tensione nominale di isolamento (II/2) (Prove elettriche) | 630 V |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| Tensione nominale di isolamento (III/2) (Prove elettriche) | 400 V |
| Tensione nominale di isolamento (III/3) (Prove elettriche) | 250 V |
| Velocità di spazzata (distanze di dispersione e distanze di dispersione) | 1 octave/min |
| Accelerazione (distanze di isolamento in aria e distanze di dispersione) | 5 g (60.1 - 150 Hz) |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Distanze di isolamento e superficiali (prove elettriche) | IEC 60664-1:2007-04 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.14 mm² ... 2.5 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 15.3 mm |
| Specifiche (distanze di isolamento in aria e distanze superficiali) | IEC 60068-2-6:1982 + AMD 2:1985 |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.14 mm² ... 1.5 mm² |
| Valore minimo della distanza di fuga (II/2) (Prove elettriche) | 3.2 mm |
| Valore minimo della distanza di fuga (III/2) (Prove elettriche) | 2 mm |
| Valore minimo della distanza di fuga (III/3) (Prove elettriche) | 3.2 mm |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 26 ... 14 |
| Temperatura ambiente (assemblaggio) (Informazioni generali sul prodotto) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) (Informazioni generali sul prodotto) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Prova di danneggiamento e allentamento del conduttore (condizioni ambientali) | IEC 60999-1:1990-05 |
| Area di saldatura della superficie metallica (strato superiore) (capacità di connessione) | Tin (5 - 7 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (5 - 7 µm Sn) |
| Durata del test per asse (distanze di isolamento in aria e distanze di dispersione) | 2.5 h |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Area di saldatura della superficie metallica (strato intermedio) (capacità di connessione) | Nickel (2 - 3 µm Ni) |
| Punto terminale della superficie metallica (strato intermedio) (capacità di connessione) | Nickel (2 - 3 µm Ni) |
| Distanza minima - campo disomogeneo (II/2) (Prove elettriche) | 3 mm |
| Distanza minima - campo disomogeneo (III/2) (Prove elettriche) | 3 mm |
| Distanza minima - campo disomogeneo (III/3) (Prove elettriche) | 3 mm |
| 2 conduttori con la stessa sezione trasversale, solidi (parametri elettrici) | 0.14 mm² ... 1 mm² |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni generali sul prodotto) | -40 °C ... 70 °C |
| 2 conduttori con la stessa sezione trasversale, flessibili (parametri elettrici) | 0.14 mm² ... 0.75 mm² |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.14 mm² / solid / > 7 N |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1.5 mm² |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntali TWIN con manicotto in plastica (parametri elettrici) | 0.5 mm² ... 1 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 17.5 A, nominal voltage (III/2): 400 V, nominal section: 1.5 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, fam
