Disponibile Prodotto più richiesto
SMKDS 2,5/15-5,08 BDWH:5-19

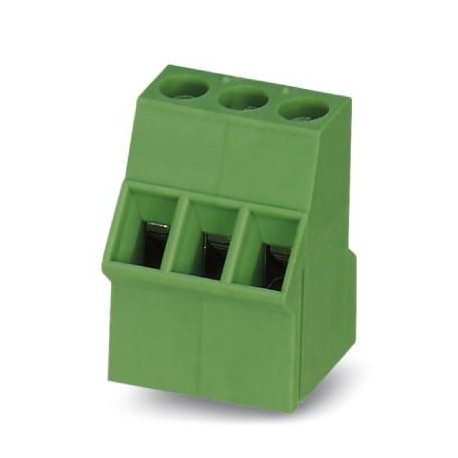

SMKDS 2,5/15-5,08 BDWH:5-19 1701845 PHOENIX CONTACT PCB terminal block
$0.00USD
3857 in magazzino
Specifiche chiave
Codice GTIN:4046356562669
Chiave d'ordine:1701845
Unità di imballaggio:1
(Dati di connessione):CSA
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356562669 |
| Chiave d'ordine | 1701845 |
| Unità di imballaggio | 1 |
| (Dati di connessione) | CSA |
| Numero tariffario doganale | 85369010 |
| Filettatura della vite (dimensioni) | M3 |
| Pitch (dati commerciali chiave) | 5.08 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altezza (dati commerciali chiave) | 19.4 mm |
| Lunghezza di spogliatura (dimensioni) | 11 mm |
| Gamma di articoli (Dimensioni) | SMKDS 2,5 |
| Corrente nominale IN (Dimensioni) | 20 A |
| Superficie del perno di saldatura (dimensioni) | |
| Numero di posizioni (Dimensioni) | 15 |
| Dimensione a (dati commerciali chiave) | 71.12 mm |
| Tensione nominale (II/2) (Dimensioni) | 630 V |
| Larghezza [ w ] (dati commerciali chiave) | 76.2 mm |
| Altezza [ h ] (Dati commerciali chiave) | 22.9 mm |
| Lunghezza [ l ] (Dati commerciali chiave) | 14.25 mm |
| Sezione trasversale nominale (dimensioni) | 2.5 mm² |
| Tensione nominale (III/2) (Dimensioni) | 400 V |
| Tensione nominale (III/3) (Dimensioni) | 250 V |
| Coppia di serraggio max (Dimensioni) | 0.6 Nm |
| Diametro del foro (dati commerciali chiave) | 1.4 mm |
| Coppia di serraggio, min (Dimensioni) | 0.5 Nm |
| Perno di saldatura [P] (dati commerciali chiave) | 3.5 mm |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Calibro cilindrico interno (Dimensioni) | A3 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Tensione di sovratensione nominale (II/2) (Dimensioni) | 4 kV |
| Tensione di sovratensione nominale (III/2) (Dimensioni) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Dimensioni) | 4 kV |
| Sezione trasversale del conduttore AWG max. (Generale) | 14 |
| Sezione trasversale del conduttore AWG min. (Generale) | 26 |
| Collegamento secondo lo standard (Dimensioni) | EN-VDE |
| Collegamento secondo lo standard (dati di collegamento) | EN-VDE |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Generale) | 0.75 mm² |
| 2 conduttori con la stessa sezione trasversale, solido min. (Generale) | 0.14 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Generale) | 0.75 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Generale) | 0.14 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza manicotto in plastica, max. (Generale) | 0.75 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica, min. (Generale) | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Generale) | 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, TWIN puntalini con manicotto in plastica, min. (Generale) | 0.5 mm² |
Descrizione del prodotto
Printed circuit board terminal block, rated current: 20 A, rated voltage (III/2): 400 V, rated cross-section: 2.5 mm², number of potentials: 15, number of rows: 1, number of poles per row: 15, article
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
