SM120-3VI

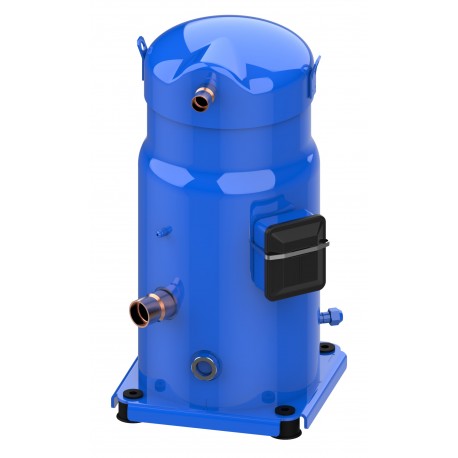

SM120-3VI DANFOSS REFRIGERATION Scroll compressor, SM120S3VC
$0.00USD
4928 in magazzino
Specifiche chiave
EAN ():5702428839419
LRA ():237 A
MCC ():50 A
RLA ():35.7 A
Informazioni fornitore
DANFOSS REFRIGERATION
Prodotti: 8639
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN () | 5702428839419 |
| LRA () | 237 A |
| MCC () | 50 A |
| RLA () | 35.7 A |
| Tipo () | SM120 |
| Fase () | 3 |
| Colore () | Blue |
| Famiglia () | SM |
| Volume () | 0.24 Cubic meter |
| Approvazione () | CEULUKCA |
| Tipo di olio () | Mineral |
| Economizzatore () | No |
| Peso netto () | 73 Kilogram |
| Tecnologia () | Scroll |
| Descrizione () | SM120-3 |
| Olio spedito () | Initial oil charge |
| CE valutato () | Yes |
| Peso lordo () | 79.34 Kilogram |
| Numero di modello () | SM120S3VC |
| Refrigeranti () | R22 |
| UL valutato () | Yes |
| Diametro [mm] () | 254 mm |
| Porta manometro HP () | None |
| Porta manometro LP () | Schrader |
| Riferimento olio () | 160P |
| Gruppo di prodotti () | Hermetic compressors |
| Utilizzo del segmento () | Air conditioning |
| Numero del disegno () | 8552037b |
| Frequenza [Hz] () | 60 |
| Montaggio su vetro () | Threaded |
| Carica di olio [L] () | 3.25 L |
| Formato di imballaggio () | Single pack |
| Viscosità [cP] () | 32 cP |
| Tecnica del marchio () | Scroll compressor |
| Tipo di connessione () | Brazed |
| Lato basso TS Max () | 63 °C |
| Lato basso TS Min () | -35 °C |
| Volume laterale basso () | 13.6 L |
| Controllo della capacità () | Fixed speed |
| HP di fabbrica [bar] () | 33 bar |
| LP di fabbrica [bar] () | 25 bar |
| Standard di montaggio () | ODF |
| Lato alto TS Max () | 150 °C |
| Lato alto TS Min () | -35 °C |
| Volume laterale alto () | 1.1 L |
| Protezione del motore () | Internal overload protector |
| Equalizzazione dell'olio () | 3/8'' flare SAE |
| Quantità di imballaggio () | 1 |
| Fascicolo SCIP n. () | 2e9b0776-281a-4205-bf1f-dbeea526b31d |
| Spedito montaggio () | Mounting kit with grommets, bolts, nuts, sleeves and washers |
| Coppia GP LP [Nm] () | 15 N-m |
| Coppia di serraggio [Nm] () | 50 N-m |
| Collegamenti di potenza () | Screw 4.8 mm |
| Coppia di messa a terra [Nm] () | 2 N-m |
| Coppia di potenza [Nm] () | 3 N-m |
| Altezza totale [mm] () | 558 mm |
| Codice di configurazione () | Single |
| Conformità RoHS UE () | Yes with exemptions |
| Volume spazzato [cm3] () | 166.6 cm³ |
| Conformità RoHS del Regno Unito () | Yes with exemptions |
| Classe di protezione IP () | IP54 (with cable gland) |
| Prova HP [bar] [Max] () | 32 bar |
| Prova LP [bar] [Max] () | 25 bar |
| Coppia di montaggio [Nm] () | 21 N-m |
| Larghezza imballaggio [mm] () | 370 mm |
| Istruzioni di spedizione () | Installation instructions |
| Differenza di prova [bar] [Max] () | 24 bar |
| Conformità RoHS Cina () | Yes exceed limitations |
| Altezza imballaggio [mm] () | 596 mm |
| Lunghezza dell'imballaggio [mm] () | 470 mm |
| Peso dell'imballaggio [Kg] () | 78 kg |
| Clausola di esenzione RoHS UE () | 7(c)-I6(a)6(a)-I6(c)7(a)8(b) |
| Nome del prodotto Descrizione () | Scroll compressor SM |
| Clausola di esenzione RoHS del Regno Unito () | 192124121318 |
| Nome del prodotto del dossier SCIP () | SM084/SM090/SM100/SM110/SM120/SM148/SM161/SZ084/SZ090/SZ100/SZ110/SZ120/SZ148/SZ161 |
| Alimentazione del compressore [V] () | 200-230/3/60 |
| Materiale di collegamento dell'aspirazione () | - |
| Pressione massima (PS) - lato basso () | 25 bar |
| Coppia di equalizzazione dell'olio [Nm] () | 48 N-m |
| Dimensioni del collegamento di aspirazione [in] () | 1 3/8 in |
| Pressione massima (PS) - lato alto () | 30.2 bar |
| Carica refrigerante [kg] [Max] () | 10 kg |
| Dimensioni del collegamento di scarico [in] () | 7/8 in |
| Alimentazione di rete [V/Ph/Hz] () | 208-230/3/60 |
| Velocità di rotazione a 60 Hz [rpm] () | 3500 rpm |
| Altezza attacco aspirazione [mm] () | 178 mm |
| Corrente massima di esercizio [MOC] () | 48 A |
| Numero di avviamenti orari [Max] () | 12 |
| Sostanze presenti nell'elenco dei candidati REACH () | Lead (CAS no. 7439-92-1) |
| Altezza di collegamento dello scarico [mm] () | 515 mm |
| Dimensioni del tubo di collegamento dell'aspirazione [in] () | 1 3/8 in |
| Dimensioni del tubo di collegamento dello scarico [pollici] () | 7/8 in |
| Rientrano nell'ambito della direttiva RAEE e contengono batterie () | No |
| Valore basso dell'intervallo di tensione a 60 Hz [V] () | 180 V |
| Valore elevato dell'intervallo di tensione a 60 Hz [V] () | 253 V |
| Basso valore della tensione nominale a 60Hz [V] () | 200 V |
| Valore elevato della tensione nominale a 60Hz [V] () | 230 V |
| Resistenza degli avvolgimenti per compressori trifase con avvolgimenti identici [Ohm] () | 0.26 Ohm |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Refrigerants: R22, Segment usage: Air conditioning, Compressor power supply [V]: 200-230/3/60, Packing format: Single pack
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
