Disponibile Prodotto più richiesto
SH-8EPC58A8LB3

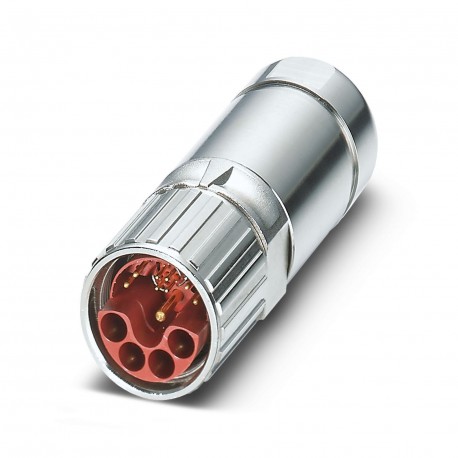

SH-8EPC58A8LB3 1622009 PHOENIX CONTACT Cable connector
$0.00USD
3105 in magazzino
Specifiche chiave
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Nota:Order information: Crimp contacts, 4x Ø 0.8 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately
Codifica:N
Velocità dati:100 Mbps
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Nota | Order information: Crimp contacts, 4x Ø 0.8 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately |
| Codifica | N |
| Velocità dati | 100 Mbps |
| Applicazione | Hybrid |
| Progettazione della testa | Pin |
| Nota di sicurezza | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Tipo di filettatura | M23 |
| Tipo di prodotto | Circular connector (cable-side) |
| Tipo di bloccaggio | Screw locking mechanism |
| Revisione dell'articolo | 13 |
| Materiale dell'alloggiamento | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| Metodo di connessione | Crimp connection |
| Profilo di connessione | 4+4+4+PE / 3+N+PE |
| Note sul funzionamento | Full occupation with 5 x 4 mm² for cable and coupler connectors not possible. |
| Informazioni sull'ordine: | Crimp contacts, 4x Ø 0.8 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately |
| Altezza di installazione | 2000 m |
| Numero di posizioni | 13 |
| Collegamento a vite Pg | none |
| Tensione di sovratensione nominale | 6 kV |
| Direzione di rotazione | Standard |
| Tipo di commutazione del contatto | Pin |
| Diametro esterno del cavo | 9 mm ... 12 mm |
| Materiale del corpo isolante | PA 6.6 |
| Cicli di inserimento/ritiro | 100 |
| Corrente nominaleContatti di potenza | 30 A |
| Tensione nominale Contatti dati | 50 V |
| Diametro del contatto Contatti dati | 0.8 mm |
| Diametro del contattoContatti di potenza | 2 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 115 °C (see derating curve) |
| Diametro del contattoContatti di segnale | 1 mm |
| Grado di protezione (collegato) | IP67 |
| Protezione contro le scosse elettriche | IEC 61984 and VDE 0623 |
| Corrente nominale per contatto di segnale | 8 A |
| Contatto di potenza a tensione nominale (II/3) | 850 V DC |
| Contatto di potenza a tensione nominale (III/3) | 630 V AC |
| Contatto di segnale a tensione nominale (III/3) | 50 V |
| Temperatura ambiente (stoccaggio/trasporto) | 15 °C ... 25 °C |
| Umidità ammissibile (stoccaggio/trasporto) | 50 % ... 65 % |
| Corrente nominale per contatto dati a 25°C | 3.6 A |
| Sezione trasversale del filo LitzContatti di potenzamax. | 4 mm² |
| Sezione trasversale del filo LitzContatti di potenzamin. | 0.25 mm² |
| Sezione trasversale del filo Litz Contatti dati max. | 0.5 mm² |
| Sezione trasversale del filo Litz Contatti dati min. | 0.08 mm² |
| Sezione trasversale del filo LitzContatti di segnalemax. | 1 mm² |
| Sezione trasversale del filo LitzContatti di segnalemin. | 0.06 mm² |
Descrizione del prodotto
M23, Cable connector, SH, long straight, shielded: yes, Screw lock, No. of poles: 4+4+4+PE / 3+N+PE, Direction of rotation: Standard, contact type: Male, Crimped connection, cable diameter range: 9 mm
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
